Difusor de aire BLQ

Resumen

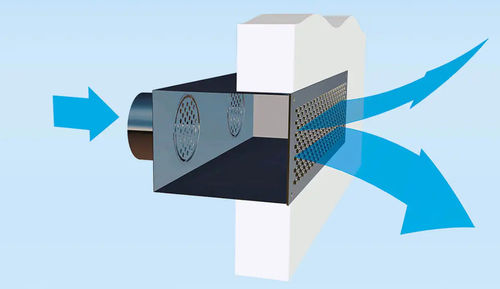

El difusor para escalones BLQ proporciona la ventilación eficaz de grandes espacios y es especialmente adecuado para cines, teatros y salas de conciertos.

Aplicación e instalación
Diseñado para la instalación en suelo de presión. La toma de aire puede disponerse, por ejemplo, bajo la fachada acristalada mediante una caja de aire en elemento tipo tira. El difusor puede usarse con bajas cargas frigoríficas o combinado con superficies de refrigeración estáticas para suministrar el caudal de aire nuevo acondicionado requerido.

Características principales

• Distribución uniforme del aire sin corrientes de aire incluso con grandes diferencias de temperatura
• Apariencia discreta gracias a la instalación escalonada empotrada, integrándose con la arquitectura existente
• Posibilidad de diseño de color individual en todos los sistemas (p. ej. RAL, Pantone); acabados especiales como acero inoxidable bajo pedido
• Flujo de desplazamiento de baja turbulencia con gran penetración del chorro

Diseño / Opciones
Disponible opcionalmente con elemento de estrangulamiento. Colores personalizados y materiales especiales disponibles bajo pedido.

Datos técnicos (resumen)
Datos para LpA = 35 dB(A):
Caudal de aire de suministro [m3/h]: hasta 200 por difusor (según tamaño)
Pérdida de presión [Pa]: < 10
Diferencia de temperatura (aire ambiente - aire de suministro) [K]: 1 - 6
Nivel de potencia sonora [dB(A)]: ≤ 35
Altura sobre el suelo [mm]: 122
Dimensiones (largo x alto en mm): máx. 1340 x máx. 240
Profundidad [mm]: 103

Impresiones / Casos de uso
Aplicaciones típicas: escalones y gradas en teatros, salas de conciertos y locales similares donde se requiere un aporte de aire de desplazamiento discreto y de baja turbulencia.

Especificaciones técnicas

• Modelo / serie: BLQ
• Caudal de aire de suministro: hasta 200 m3/h por difusor (según tamaño)
• Pérdida de presión: < 10 Pa
• Diferencia de temperatura (aire ambiente - aire de suministro): 1 - 6 K
• Nivel de potencia sonora: ≤ 35 dB(A)
• Altura sobre el suelo: 122 mm
• Dimensiones máximas (L x H): máx. 1340 x máx. 240 mm
• Profundidad: 103 mm
• Diseño / opciones: elemento de estrangulamiento disponible; diseño de color individual (RAL, Pantone, etc.); acabados especiales (p. ej. acero inoxidable) bajo pedido
• Instalación: para instalación en escalón / suelo de presión; toma de aire vía caja tipo tira posible
