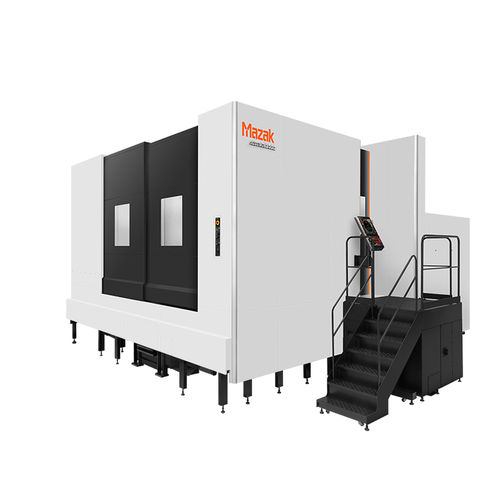

Centro de mecanizado 4 ejes HCN-16800QS

horizontalpara la industria aeroespacialCNC

Centro de mecanizado horizontal para piezas grandes con la caña Taladrado profundo de piezas grandes Estructura de máquina rígida para mecanizado pesado Diseñada para un rendimiento de alta velocidad y gran precisión Capaz de taladrar agujeros profundos de gran diámetro en piezas grandes de hasta 10 toneladas Husillo de fresa para una mayor eficiencia de mecanizado Diámetro interior del cojinete del husillo Φ180 mm. Los rodamientos del husillo delantero de varias hileras proporcionan la rigidez necesaria para el mecanizado de grandes cargas. Diámetro de la caña Φ130 mm / refrigeración del núcleo disponible (opcional) Husillo con motor incorporado sin engranajes de alto rendimiento y alto par (equipamiento de serie) Potencia - CA 45 kW (60 CV) [40% ED] CA 37 kW (50 CV) [Cont. nominal] Par máximo - 1849 N・m (188,4 kgf・m) [40% ED] Base rígida, columna y guías lineales de alta precisión Doble husillo de bolas en el eje Y El cabezal del husillo se acciona mediante 2 husillos de bolas en el eje Y. Las vibraciones se reducen al mínimo para garantizar la estabilidad de la precisión durante el mecanizado a alta velocidad. Guías lineales de rodillos en todos los ejes La serie HCN-Q utiliza guías de rodillos lineales en los ejes X, Y y Z para proporcionar un mecanizado de alta precisión y resistencia. Variedad de implementos* El cambiador automático de implementos opcional aumenta la flexibilidad de procesamiento de piezas mediante el uso de varios implementos para operaciones especiales *Compatible con HCN-12500Q, 16000Q, 16800Q (opcional) Sistemas de automatización disponibles desde una sola máquina hasta un sistema a gran escala cambiador de 2 palets* El cambiador de 2 palets permite descargar una pieza acabada y cargar la siguiente durante el mecanizado de la pieza actual. Puede manipular piezas pesadas y su funcionamiento estable y duradero mejora la productividad. *Compatible con HCN-12500Q, 16000Q, 16800Q
