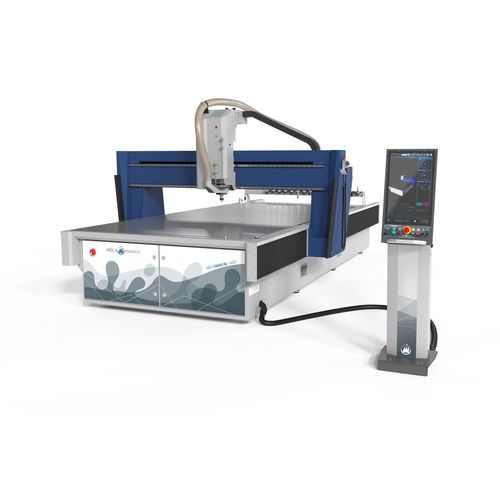

Fresadora CNC MECASIGN NL

verticalpara la aeronáutica3 ejes

Resumen
Diseñado para facilitar su uso y ofrecer el máximo rendimiento. Una fresadora robusta y versátil que integra las funcionalidades indispensables. Gracias a sus numerosas características, la MECASIGN NL es una máquina versátil que incluye todo lo necesario para un corte y mecanizado precisos y rápidos.

Fortalezas
Equipo completo:

• Cuchilla vertical vibrante o no vibrante
• Cuchilla inclinada vibrante o no vibrante
• Ranurado con ruedas perfiladas
• Corte con cuchilla circular
• Añadido de un punzón para marcado superficial

Numerosos equipos de serie:

• Mesa de vacío en aluminio con zonas independientes
• Nariz aspirante adaptable
• Puntero láser
• Topes retráctiles de indexación (placas, ...)

Materiales procesables
Equipo perfecto para cortar y mecanizar multitud de materiales en chapa o rollos:

• Polímeros: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… en paneles sólidos o alveolares
• Madera y derivados: MDF, TRESPA y otros derivados fenólicos, madera natural
• Aleaciones ligeras: aluminio, latón, cobre, zinc
• Materiales compuestos: Alucobond®, Dibond® y similares, vidrio/epoxi, carbono/epoxi
• Paneles en nido de abeja: Nida®, Nomex®
• Planchas mecanizables para moldes y modelos
• Caucho y derivados
• Espumas de todas las densidades
• Papel, cartón y derivados
• Plásticos de bajo espesor (PVC, PS, PET, PETG, ABS, PC…)

Almacén de herramientas y control
Almacén de herramientas elevado:

• 10 a 15 alojamientos para conos ISO30
• 2 modelos de sensor de herramientas

Control numérico de última generación:

• Pantalla táctil vertical de 21” en un panel móvil
• HMI intuitiva, moderna y simple con orientación del operario online para evitar errores

Descripción técnica
Estructura: Bastidor chasis monobloque y puente móvil de acero mecano soldado de sección transversal robusta.
Mesa: Mesa fija de aluminio con revestimiento de protección opcional.
Guía: Rieles prismáticos rectificados y patines precargados con circulación de bolas.
Transmisión: Husillo de bolas con tuerca precargada en todos los ejes (dos husillos de bolas en el eje X).
Motorización: Motores sin escobillas con codificador absolutos en todos los ejes (2 motores en el eje X).

Dimensiones
MECASIGN NL 3121 | MECASIGN NL 4121
Recorrido del eje X en mm: 3085 | 4085
Recorrido del eje Y en mm: 2070 | 2070
Recorrido del eje Z en mm: 245 | 245
Paso entre montantes (topes no utilizados): 2260 | 2260
Paso bajo el puente o bajo la nariz del electromandril en mm: 320 | 320
Longitud en mm, bombas no incluidas: 4470 | 5470
Anchura en mm: 2963 | 2963
Altura en mm: 2250 | 2250
Peso medio en kg: 3700 | 4500

Electrohúspiles / HUSILLOS
Modelo: HSD951-SM
Potencia máxima S1-S6 en kW: 8 - 9,6
Par máx. S1/S6: 6,4 / 7,7 Nm a 12 000 rpm
Velocidad de rotación: 0 a 24 000 rpm
Fluido refrigerante: AIRE
Refrigeración: Ventilador
Cambio de herramienta: Automático, ISO30

Aplicaciones
La máquina es adecuada para aplicaciones de señalización, POS, rótulos en relieve en madera (MDF), marcaje, rotulación PVC y otras aplicaciones similares que requieren corte y mecanizado de materiales diversos.

Caractéristiques / spécifications techniques

• Estructura: chasis monobloque y puente móvil de acero mecanosoldado
• Mesa de vacío de aluminio con zonas independientes
• Rieles prismáticos rectificados y patines precargados con circulación de bolas
• Husillos de bolas con tuerca precargada en todos los ejes; doble husillo en X
• Motores brushless con codificador absoluto en todos los ejes (2 motores en X)
• Almacén herramientas ISO30 (10–15 posiciones)
• Pantalla táctil 21” en panel móvil y HMI orientada al operario
• Opciones de cuchillas y sistemas de corte (vertical/inclinado, vibrante/no vibrante, cuchilla circular, ranurado con ruedas perfiladas)
• Capacidad de procesar polímeros, maderas, aleaciones ligeras, compuestos, paneles nido de abeja, caucho, espumas, papel/cartón y plásticos finos
• Modelos disponibles: MECASIGN NL 3121 y MECASIGN NL 4121 con dimensiones y pesos especificados
• Electromandril HSD951-SM: hasta 24 000 rpm, potencia 8–9,6 kW, refrigeración por aire
