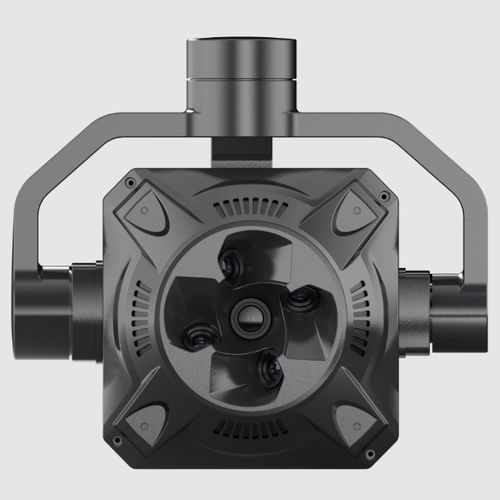

Cámara para toma de imágenes aéreas X2C

reforzadapara dronestabilizada

Resumen
MMC X2C es una cámara aérea oblicua de cinco lentes diseñada para modelado 3D de alta precisión, que captura simultáneamente imágenes verticales y oblicuas multiángulo para ofrecer textura del terreno detallada y reconstrucciones precisas. Está destinada a flujos de trabajo exigentes de topografía, cartografía, construcción, seguridad pública y geoespacial que requieren alta resolución, manejo rápido de datos y fiabilidad en campo.

Principales ventajas

• Captura multiángulo: imágenes verticales + oblicuas a 45° simultáneas desde cinco lentes para eliminar puntos ciegos y proporcionar textura espacial completa para la reconstrucción 3D.
• Compatibilidad multiplataforma: amplia entrada de voltaje (12–50 V) y diseño de gimbal desmontable para integración sencilla con diversas plataformas UAV (ejemplo de integración: Skylle II).
• Flujo de datos eficiente: módulos de almacenamiento intercambiables en caliente y transferencia Type‑C de alta velocidad (≥300M/s) junto con incrustación POS en tiempo real en las imágenes para acelerar los plazos de levantamiento.
• Imagen de precisión: resolución total del sistema de 125 MP (≈25,16 MP por lente) con obturador global (S-GS) y detección en bucle cerrado de cinco fases para asegurar datos multiángulo nítidos y sin distorsión.
• Fiabilidad en campo: construcción industrial en metal/composite, exterior sin cables y control térmico inteligente con rango de funcionamiento −20°C a 65°C para uso en condiciones extremas.

Aplicaciones y puntos destacados del flujo de trabajo

• Topografía, cartografía catastral y reconstrucción 3D arquitectónica: captura texturas y estructuras de alto detalle para salidas fotogramétricas.
• Monitoreo de ingeniería y construcción: admite fotogrametría de corto alcance (detalle de nivel milimétrico) y uso flexible de una sola lente nadir (25 mm) o del modo completo de cinco lentes para escenas complejas.
• Proyectos públicos y geoespaciales: imagen resistente al movimiento (obturador global), integración POS a bordo y salidas compatibles con KML/GIS que agilizan la cartografía de infraestructuras a gran escala y la evaluación de riesgos.

Especificaciones técnicas

• Resolución total: 125 MP (aprox. 25,16 MP por lente).
• Formato del sensor: APS‑C (23,1 mm × 15,4 mm).
• Tamaño de píxel: 3,76 μm.
• Obturador: S‑GS obturador global (eliminación del desenfoque por movimiento a alta velocidad).
• Lentes: configuración de cinco lentes — nadir (25 mm) + cuatro oblicuas (45°) para cobertura vertical y multi-oblicua.
• POS / geotagging: cinco conjuntos POS independientes en tiempo real incrustados directamente en las fotos para georreferenciación de alta precisión.
• Almacenamiento de datos: módulos de almacenamiento intercambiables en caliente (capacidad de ejemplo referenciada: módulos de 1280 GB).
• Interfaz de datos: transferencia Type‑C de alta velocidad ≥300M/s; admite descarga en caliente sin alimentar la cámara.
• Alimentación: rango de entrada 12–50 V (compatibilidad multiplataforma).
• Temperatura de funcionamiento: −20°C a 65°C; control térmico inteligente.
• Construcción: metal/composite de grado industrial con elementos de aluminio CNC; exterior sin cables para robustez en campo.
• Estabilización / gimbal: diseño de gimbal desmontable; gimbal estabilizado en tres ejes referido para integración en plataforma.
• Detección y control: detección en bucle cerrado de cinco fases; soporte para ajuste de parámetros por Bluetooth e interfaces abiertas para desarrollo secundario.
• Flujo de trabajo / software: incrustación POS en tiempo real, salidas compatibles KML/GIS y soporte de firmware/gestión de misión para integración con software de levantamiento.
• Casos de uso principales: empresas profesionales de topografía y cartografía, equipos de ingeniería y construcción, organismos públicos/servicios, innovadores geoespaciales/AR/VR.
