EFIS MFD IDU-680

PFDpantalla principal de vueloEFIS

Descripción general

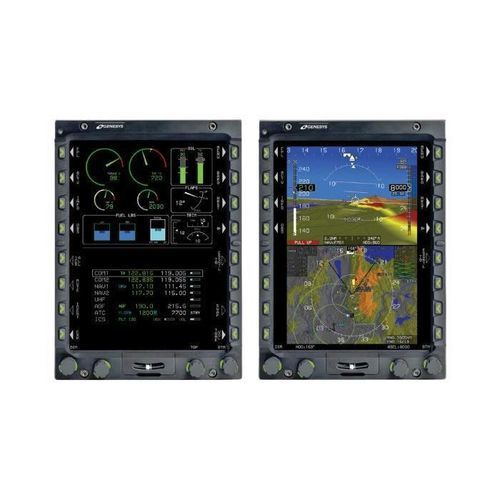

Las suites de pantalla inteligente EFIS IDU-680 ofrecen formatos PFD y MFD configurables para mostrar instrumentos de vuelo, mapa móvil, HSI, planificador de vuelo, tráfico, terreno, radar meteorológico, datalink, vídeo, gestión de radio/audio y pantallas de motor. El IDU-680 incorpora un Flight Management System y un TAWS de clase A (Terrain Awareness and Warning System) para apoyar la conciencia situacional y la carga de trabajo del piloto. La suite avionics Genesys dispone de arquitectura abierta para integración con equipos de misión especial.

Características
La visión sintética 3D de Genesys aumenta la conciencia situacional y respalda operaciones de precisión. El EFIS IDU-680, certificado Level A, utiliza datos ADAHRS y GPS SBAS para operaciones de precisión incluyendo aproximaciones RNP y LPV, y emplea el sistema patentado OASIS® (Open Architecture System Integration Symbology) para mostrar información de motor y mensajes CAS. El sistema se integra con radios y radar meteorológico seleccionados y ofrece puertos de expansión para crecimiento futuro.

La plataforma reduce el recuento de piezas de mantenimiento y soporta una mayor disponibilidad operativa. Las interfaces incorporadas para FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL y radios tácticas permiten actualizaciones escalonadas e integración de sistemas de misión.

Las unidades están calificadas MIL-STD y son compatibles con NVG para cumplir entornos operativos exigentes, y están disponibles para producción OEM nueva y programas de modernización.

El IDU-680 incluye

• Visión sintética 3D
• Navegación Highway-In-The-Sky (HITS)
• Vector de sustentación geo-referenciado
• Sistema de alerta y advertencia del terreno (TAWS & HTAWS)
• Flight Management System gráfico (FMS)
• Grabador de vuelo digital (DFR)
• Compatibilidad con visión nocturna (NVG)
• Calificación MIL-STD
• Gestión integrada de radio y audio
• Y más

Diseñado para entornos exigentes
Hardware y software están calificados para operar en entornos severos para garantizar fiabilidad y disponibilidad operativa. Las pruebas ambientales y de calificación incluyen temperaturas extremas, vibración, impacto de rayos, HIRF, altitud, arena y polvo, humedad, impermeabilización, susceptibilidad a fluidos, sal y niebla, y condiciones relacionadas.

Especificaciones técnicas

• Familia de modelos: IDU-680 EFIS
• Certificación: Certificado Level A
• Sensores / datos: Soporte ADAHRS y GPS SBAS para operaciones de precisión incluyendo RNP y LPV
• Capacidades de visualización: Formatos PFD y MFD configurables (instrumentos de vuelo, mapa móvil, HSI, planificador de vuelo, tráfico, terreno, radar meteorológico, vídeo, pantallas de motor)
• Sistemas integrados: Flight Management System gráfico (FMS), TAWS Clase A, Grabador de vuelo digital
• Visión sintética: Genesys 3D Synthetic Vision
• Interfaz aviónica: Simbología OASIS® de arquitectura abierta para mensajes motor/CAS; puertos de expansión para crecimiento
• Interfaces integradas: Soporte para FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL, radios tácticas
• Compatibilidad: Compatible con Night Vision/Goggle (NVG)
• Calificación: Calificado MIL-STD
• Medioambiental: Calificado para extremos de temperatura, vibración, rayos, HIRF, altitud, arena/polvo, humedad, impermeabilización, fluidos, sal/niebla
