Software de diseño eHS

de simulaciónpara la aeronáuticaen tiempo real

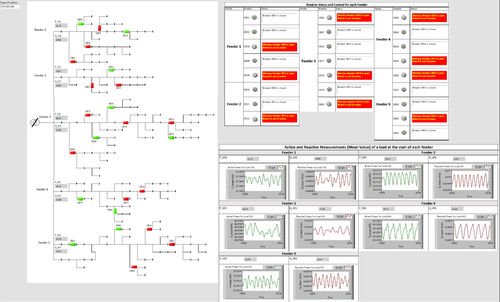

eHS es un solucionador eléctrico genérico y reprogramable basado en FPGA que constituye el núcleo de la suite eFPGASIM. eHS proporciona una cómoda interfaz de usuario que permite a los usuarios incorporar modelos en tiempo real creados en la herramienta de simulación de su elección: SimScape Power System Simulink toolbox, PSIM, PLECS Blockset o Multisim. Incorpore fácilmente modelos de electrónica de potencia a la simulación en tiempo real El nuevo editor de esquemas de OPAL-RT es una interfaz de usuario intuitiva para construir electrónica de potencia y forma parte de eHS. Proporciona un editor gráfico avanzado y está integrado con las plataformas de simulación en tiempo real de OPAL-RT y NI. Diseñe modelos de electrónica de potencia con facilidad a través de arrastrar y soltar componentes Interactúa con una interfaz gráfica de usuario optimizada, y un flujo de trabajo de simulación rápido para llevar los modelos a la simulación en tiempo real Gestione la asignación de E/S analógicas y digitales a través de la interfaz Simulación en tiempo real de máquinas eléctricas exacta y precisa Integrada en eHS, la librería FPGA Electric Machine Library es la plataforma ideal para diseñar y probar sistemas de controladores, electrónica de potencia y accionamientos eléctricos. La biblioteca incluye una biblioteca de electrónica de potencia y motores que permite simular todos los componentes que forman el sistema de accionamiento de motores eléctricos. Incluye un modelo matemático detallado de diferentes tipos de motores eléctricos como: Máquina síncrona de imanes permanentes (PMSM - IPM - BLDC- SPM) Máquinas de inducción (DFIG - DFIM - Squirrel Cage Induction Machine) Máquinas de reluctancia conmutada Esta demo Hardware-in-the-Loop consiste en un controlador de inversores para energías solares conectadas a la red y un simulador en tiempo real OP4510. El controlador, desarrollado por el GREENLAB de la Universidad Tecnológica de Hefei,
