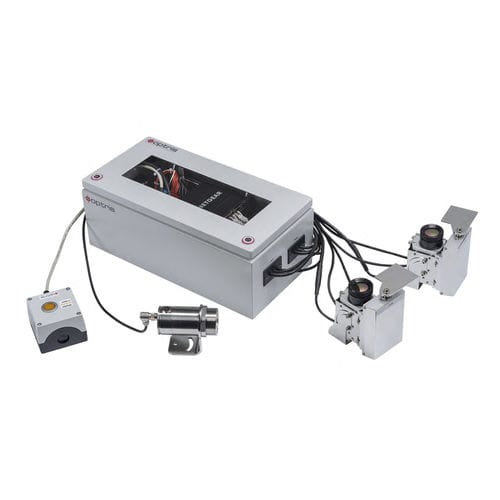

Sistema de inspección óptico PI 640i G7

para materiales

Optris Bottom Up Glass sistema de inspección para plantas de templado de vidrio Con el nuevo sistema de inspección de vidrio de Optris, existe un nuevo enfoque para la medición de temperatura en la producción de vidrio de baja emisividad. El vidrio de baja emisividad plantea un gran desafío para los dispositivos infrarrojos que tradicionalmente miden la temperatura del vidrio desde arriba cuando los paneles se sacan del horno durante la producción. El nuevo sistema de inspección Bottom Up Glass resuelve este problema al tener dos cámaras infrarrojas instaladas debajo de la línea de templado que miden la temperatura en el lado de alta emisividad sin el recubrimiento de baja emisividad. La combinación de dos cámaras VGA con un campo de visión máximo de 111° da como resultado una excelente resolución de línea de escaneo de 1600 píxeles en un ancho de escaneo máximo de 4,3 m. Un pirómetro CTlaser 4M ultrarrápido con un tiempo de exposición de 90 µs, combinado con el sistema de protección de lente controlado digitalmente (DCLP), es una protección confiable para ambas cámaras infrarrojas en caso de rotura de vidrio. Parámetros importantes Sistema compacto bottom up para el recubrimiento independiente medición de la parte inferior El sistema de protección del objetivo controlado digitalmente (DCLP) elimina la necesidad de un soplado adicional del objetivo de la cámara Cálculo de la superficie de vidrio Sistema premontado para facilitar la instalación en equipos de curado de vidrio Campos de aplicación de la sistema de inspección de vidrio Bottom Up El sistema de inspección Bottom up resuelve los problemas de medición de la temperatura del vidrio Low-E con un nuevo enfoque
