Tester de campo magnético Rotor-Check 400

para la aviónicapara la aeronáutica

Descripción del Producto

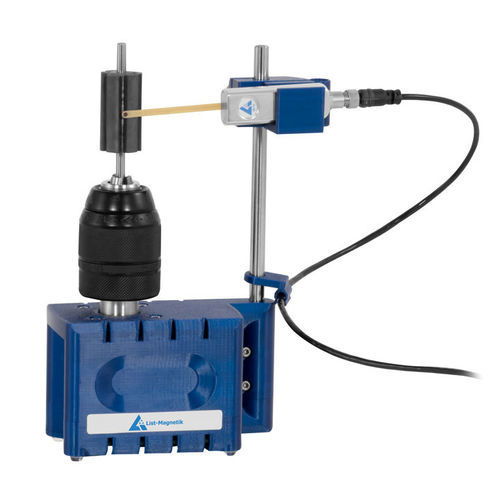

El dispositivo de prueba de campo magnético Rotor-Check 400 es un aparato de prueba práctico para medir el perfil de la fuerza del campo magnético de los rotores. El dispositivo y la sonda de medición se conectan directamente a través de USB a un PC con Windows. Es ideal para mediciones y análisis precisos del campo magnético.

• Prueba del perfil de la fuerza del campo magnético de un rotor
• Conexión directa del dispositivo y la sonda a través de USB a un PC con Windows
• Ideal para mediciones y análisis precisos del campo magnético

Parámetros de Medición Posibles

• Calidad del imán o de la magnetización
• Errores de ensamblaje del paquete de laminación
• Influencias debido a la inhomogeneidad del núcleo laminado
• Posición del paquete de laminación respecto al eje
• Magnetización del campo disperso
• Puntas de polos locales y globales
• Densidad de flujo en el centro del polo
• Ancho del polo
• Desplazamiento del polo
• Comparación de polos

Funcionalidad
Un motor paso a paso preciso y de alta resolución gira el rotor 360° en segundos. Con el software gratuito RotorCheck, puede registrar y evaluar estadísticamente una curva precisa de la fuerza y el ángulo del campo magnético. La sonda de medición se coloca a una distancia constante del rotor utilizando un dispositivo de fijación ajustable en altura para garantizar mediciones magnéticas comparables durante la rotación y una fuerza del campo magnético precisa en todo el perfil del rotor.
El eje del rotor puede tener hasta 13 mm de grosor. El dispositivo de fijación de la sonda es ajustable en altura hasta 12 cm, lo que permite un manejo flexible para diferentes tamaños de rotores.
Los valores de medición se pueden exportar directamente como gráfico o archivo CSV (por ejemplo, para Microsoft Excel) utilizando el software RotorCheck.
Alcance de la Entrega
El Rotor-Check 400 viene con una sonda de lengua transversal PM4-TR. La entrega incluye 3 soportes para la sonda de medición para medición axial o radial. Manguitos adaptadores para distancias específicas al rotor magnético están disponibles bajo pedido.
El Rotor-Check 400 y la sonda de medición se conectan a un PC o portátil con dos puertos USB y no requieren alimentación externa adicional.
Ejemplo de Aplicación
El dispositivo es adecuado para medir y analizar rotores magnéticos en diversas aplicaciones industriales.

Datos Técnicos
Unidades de medida: A/cm – kA/m – Gauss – mTesla conmutables (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonda: Sonda de lengua transversal LM-MP-PM4-TR
Rango de medición de campo DC: 0-40,000 A/cm (± 4000mT)
Precisión: ± 1 A/cm hasta 50 A/cm, ± 2% del valor medido a partir de 50 A/cm
Dirección de medición: Radial o Axial
Resolución: 0,1 A/cm (0,01 mT)
Diámetro máximo del rotor: d ≤ 60 mm
Altura de la sonda: máximo 12 cm
Soporte del eje del rotor: d = 0,3 mm - 13 mm
Distancia mínima de medición: 0,3 mm (cuando la sonda toca el rotor)
Pantalla: Fuerza del campo instantánea sobre una o más rotaciones
Número de puntos de medición: por rotación (360°), ajustable 300 / 500 / 1000 puntos
Duración de la medición: ajustable: 23 / 45 / 90 segundos para 360°
Almacenamiento de la curva: archivo CSV (por ejemplo, para importación en Microsoft Excel), archivo de imagen (.png)
Calibración: Calibración del punto cero a través del software (debe realizarse sin el rotor insertado)
Conexión: 2 x USB – Puerto a PC
Alimentación: USB
Dimensiones: 120 x 60 x 195 mm
Peso: 780 g

Características / Especificaciones

• Aparato de prueba para medir el perfil de la fuerza del campo magnético de los rotores
• Conexión USB directa a PC con Windows
• Sonda ajustable en altura hasta 12 cm
• Diámetro máximo del rotor: 60 mm
• Rango de medición hasta 40,000 A/cm (± 4000mT)
• Resolución: 0,1 A/cm (0,01 mT)
• Almacenamiento como CSV o PNG
• Calibración del punto cero a través del software
• Alimentación a través de USB
• Dimensiones: 120 x 60 x 195 mm
• Peso: 780 g
