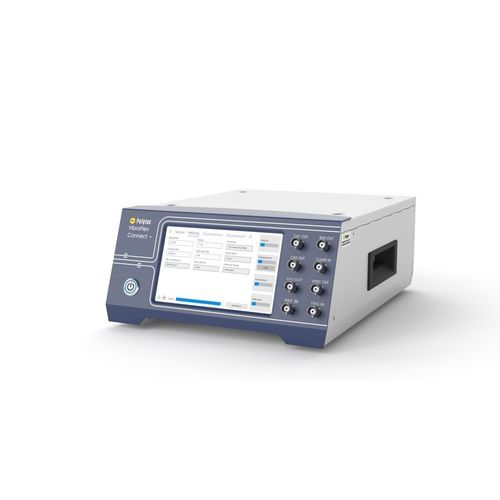

Vibrómetro láser VibroFlex Connect+

láser Dopplerópticosin contacto

Resumen
Unidad frontal láser de vibración sin contacto y núcleo modular del sistema VibroFlex. El VibroFlex Connect+ realiza procesamiento de señal basado en FPGA para convertir señales Doppler en salidas sincronizadas de desplazamiento, velocidad y aceleración. Admite configuraciones específicas por aplicación, generador de señales integrado opcional y entradas de encoder/tacómetro para pruebas de arranque, análisis por órdenes y rotacionales. Control mediante PC, pantalla táctil de 7" o interfaz web por Wi‑Fi.

Aspectos destacados

• Medición sin contacto en banda ancha desde CC hasta 32 MHz.
• Salidas sincronizadas de desplazamiento, velocidad y aceleración.
• Rangos de velocidad desde ±1 mm/s hasta ±30 m/s según el cabezal.
• Canal de referencia fase‑síncrono e entradas encoder/tacómetro para análisis por órdenes.
• Interfaz digital VibroLink (Ethernet/Wi‑Fi TCP/IP) y LVDS opcional para transferencia en tiempo real.

Características

• Procesamiento FPGA: decodificación y acondicionamiento en tiempo real para datos de baja relación señal‑ruido.
• Modularidad: compatible con cabezales VibroFlex Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Operación remota: control vía VibSoft, interfaz web o Wi‑Fi; soporte de cámara HD+ para posicionamiento del punto láser.
• Interfaces de señal: múltiples salidas BNC analógicas (velocidad, desplazamiento, aceleración, generador, RSSI, sync TTL), modo IQ y VibroLink para transferencia TCP/IP.

Características de medida (datos clave)
Ancho de banda máximo — CC – 32 MHz (Connect+)
Magnitudes — Velocidad, Desplazamiento, Aceleración
Velocidad máxima de vibración — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Rangos de velocidad — ±1 mm/s a ±30 m/s
Mejor resolución de velocidad — 1,5 nm/s/√Hz
Mejor resolución de desplazamiento — < 30 fm/√Hz
Aceleración máxima — 100,000 km/s²
Procesamiento de señal — Basado en FPGA

Óptica / Láser de medida
Diseño óptico — Compatible con interferómetro heterodino (633 nm) y con interferómetro multipath QTec® (1550 nm)
Láser de medida — Longitud de onda 633 nm (HeNe) o 1550 nm (SWIR), según el cabezal

Salidas y conectividad
Salidas analógicas — 3 BNC para señales de vibración (velocidad, desplazamiento, aceleración por separado); 1 BNC para generador (máx. 32 MHz); 1 BNC RSSI; BNC sync (TTL); salida IQ
Salida digital — VibroLink (Ethernet / Wi‑Fi, TCP/IP); LVDS (hasta 3 MHz, tiempo real)
Interfaz PC — Ethernet (RJ45 M12) + Wi‑Fi (TCP/IP); interfaz web autónoma; software compatible
Generador de señales — Opcional VFX-L-SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, máx. 32 MHz; seno, chirp, ruido)
Referencias / Entradas — Canal de referencia BNC (síncrono hasta 32 MHz); Clear‑In; Trigger In; entrada encoder / tacómetro (máx. 20 000 rpm)
Pantalla / UI — Pantalla táctil color 7" (interactiva)
Software — VibSoft (desde v6.4); interfaz VibroLink; control de generador; interfaz web autónoma

Especificaciones del sistema
Temperatura de funcionamiento — 0 … +40 °C
Clase de protección — IP20
Consumo — máx. 150 VA (incluido cabezal de medición)
Peso — 7,3 kg (sin cabezal)
Dimensiones (L x An x Al) — 285 x 140 x 383 mm

Compatibilidad de cabezales / Aplicaciones típicas

• VibroFlex Neo — tareas de alta resolución y mediciones a través de medios transparentes (cristal, agua).
• VibroFlex Xtra / Xtra Fiber — mediciones remotas o en espacios confinados.
• VibroFlex Fiber — mediciones diferenciales y en espacios reducidos.
• VibroFlex Compact — inspección de microestructuras; cámara HD+ y objetivos de microscopio opcionales.
• VibroFlex QTec — máxima sensibilidad óptica para NDT exigente, aplicaciones biomédicas y control de shaker.
• VibroFlex Range — mediciones a larga distancia y monitorización estructural (>500 m).

Características / especificaciones técnicas

• Ancho de banda: CC – 32 MHz
• Magnitudes: desplazamiento, velocidad, aceleración (salidas sincronizadas)
• Velocidad máxima medida: hasta ±30 m/s (según cabezal)
• Resolución de velocidad: 1,5 nm/s/√Hz; Resolución de desplazamiento: < 30 fm/√Hz
• Aceleración máxima: 100,000 km/s²
• Procesamiento: FPGA
• Salidas analógicas: múltiples BNC (velocidad, desplazamiento, aceleración, generador, RSSI, sync TTL)
• Interfaces digitales: VibroLink (Ethernet/Wi‑Fi TCP/IP), LVDS (tiempo real)
• Interfaces PC: Ethernet (RJ45 M12), Wi‑Fi, UI Web autónoma
• Generador opcional: hasta 32 MHz (seno/chirp/ruido)
• Canal de referencia y entrada encoder/tacómetro para análisis por órdenes
• Pantalla: 7" táctil
• Software: VibSoft (v6.4+) con soporte VibroLink
• Temperatura de trabajo: 0…+40 °C; IP20; Consumo máx.: 150 VA; Peso: 7,3 kg; Dimensiones: 285 x 140 x 383 mm
