Software de calidad SurfitBlade™

de análisisde mediciónde diseño

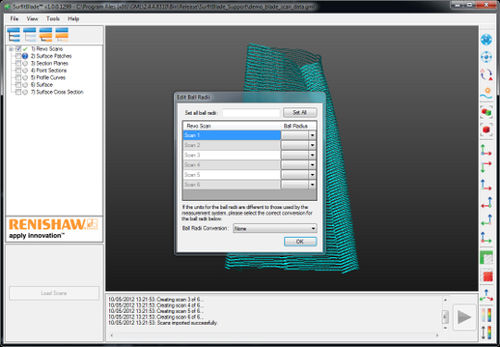

Es una aplicación independiente utilizada por los técnicos para generar formas de superficie de álabes para procesos relacionados, como mecánica de fluidos computacional y análisis de elementos finitos. Como complemento de aplicación dependiente de APEXBlade, SurfitBlade obtiene los datos de medición del centro de la punta del palpador, serializados como resultado de la ejecución del programa DMIS generado por APEXBlade en MODUS, y los muestra. De este modo, SurfitBlade facilita un análisis de forma del álabe real, lo que mejora considerablemente la evaluación de la capacidad de fabricación. Mediante SurfitBlade, los ingenieros técnicos pueden invertir con precisión el diseño de los álabes fabricados, un método revolucionario para obtener nuevos datos a través del diseño y el proceso de fabricación. El complemento de APEXBlade, SurfitBlade, crea una superficie totalmente reconstruida a partir de los datos de exploración helicoidal del centro de la punta, serializados como resultado de la ejecución del programa DMIS generado por APEXBlade en MODUS. De este modo, SurfitBlade facilita un análisis de forma del álabe real, lo que mejora considerablemente la evaluación de la capacidad de fabricación. SurfitBlade le guía por cada fase del proceso de reconstrucción del álabe: Importación de exploración helicoidal Importar datos de exploración helicoidal de archivos MODUS.out o .GML de la biblioteca de modelos geométricos Definir el radio de la bola del palpador de exploración helicoidal Eliminar exploraciones innecesarias Generación de puntos de superficie Generar un 'parche' de superficie NURBS por cada exploración helicoidal
