Software para informes ScopeSuite+

de automatizaciónde pruebade análisis

Descripción del producto
Simplifique las pruebas de conformidad con el software R&S®ScopeSuite+, compatible con varios estándares de interfaz digital como 10Base-T1S y 100Base-T1 para Ethernet automotriz. La interfaz web intuitiva incluye un árbol de casos de prueba plegable para facilitar la navegación, un asistente de prueba paso a paso con orientación visual, un editor de límites, comprobaciones previas a la prueba, indicadores de aprobado/no aprobado e informes de prueba completos y personalizables que incluyen resultados y capturas de pantalla para el análisis posterior.

Datos clave

• Software de pruebas de conformidad totalmente automatizado
• Interfaz web para navegación y configuración sencillas
• Asistente paso a paso para una guía clara al usuario
• Documentación de pruebas clara y completa
• Automatización de osciloscopios, analizadores de red vectoriales y generadores de señales

Características y beneficios
Soporte completo para múltiples estándares de interfaz digital
R&S®ScopeSuite+ facilita la automatización para diversos estándares de interfaz digital, incluidos 10BASE-T1S y 100BASE-T1. La solución está alineada con las principales especificaciones de pruebas industriales, como IEEE 802.3 y OpenAlliance, y abarca todos los casos de prueba pertinentes. La página de inicio del software lista los estándares compatibles para referencia rápida.

Solución de prueba totalmente automatizada
R&S®ScopeSuite+ controla completamente los osciloscopios conectados (por ejemplo R&S®MXO5/5C, R&S®RTO/RTP) para pruebas de conformidad sin interrupciones y mediciones precisas. Algunos casos de prueba pueden requerir instrumentos adicionales, como generadores de señales y analizadores de red vectoriales; el software ofrece control exhaustivo para una solución integrada de pruebas de conformidad de extremo a extremo.

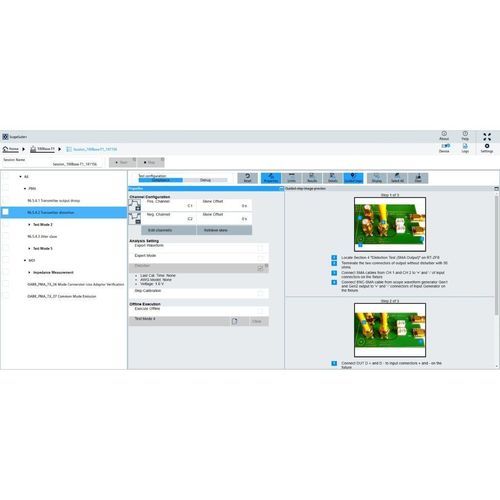

Pasos de prueba guiados
Instrucciones detalladas con imágenes permiten a los usuarios configurar correctamente osciloscopios, sondas, accesorios de prueba y el dispositivo bajo prueba, minimizando los errores de configuración.

Informes con un clic
Todos los resultados de las pruebas se documentan completamente en un informe PDF. Los informes pueden incluir casos de prueba específicos, datos numéricos de resultados y capturas de pantalla de los instrumentos según las preferencias del usuario.

Modelos disponibles

• R&S®SPLUS — Software base; pruebas de conformidad totalmente automatizadas; Número de pedido 1804.8800.02
• R&S®SPLUS-K105 — Número de pedido 1804.8951.02
• R&S®SPLUS-K89 — Software de pruebas de conformidad Ethernet automotriz 10BASE-T1S; Número de pedido 1804.8780.02
• R&S®SPLUS-K24 — Software de pruebas de conformidad Ethernet automotriz 100BASE-T1; Número de pedido 1804.8774.02
• R&S®SPLUS-K87 — Software de pruebas de conformidad Ethernet automotriz 1000BASE-T1; Número de pedido 1804.8797.02
• R&S®SPLUS-K107 — Software de pruebas de conformidad GMSL; Número de pedido 1804.8968.02
• R&S®SPLUS-K99 — API de automatización remota para R&S®ScopeSuite+; Número de pedido 1804.8945.02

Características / especificaciones técnicas

• Instrumentos compatibles:
  Osciloscopios — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Analizadores de redes vectoriales — R&S®ZND, R&S®ZNB
• Requisitos mínimos del sistema:
  Sistema operativo — Windows 10 64 bits; Windows 11 64 bits
  RAM — ≥ 8 GByte
  Espacio en disco — ≥ 5 GByte
  Conexión de instrumentos — LAN
