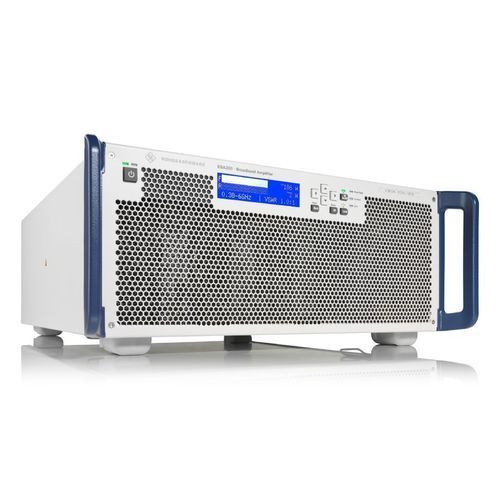

Tester para la aviónica BBA300 series

para la aeronáuticacompacto

Resumen
La familia R&SBBA300 es una gama de amplificadores de banda ancha de estado sólido, compacta y modular, diseñada para alta disponibilidad en entornos de ensayo y medida como pruebas EMC, validación de producto, coexistencia OTA y ensayo de componentes RF. Soporta barridos RF continuos en amplias bandas de frecuencia y ofrece alta linealidad, baja densidad de ruido y control de armónicos.

Puntos clave

• Barridos RF continuos en rangos muy amplios hasta 18 GHz (según modelo)
• Potencia de salida lineal hasta 1000 W P1dB con baja densidad de ruido y armónicos típicos alrededor de -25 dBc
• Soporta modulación en amplitud, frecuencia, fase, pulsos y OFDM complejo
• Alta disponibilidad y funcionamiento robusto en condiciones de desajuste o salidas abiertas/cortocircuitadas
• Configuraciones flexibles y escalables con ampliación de frecuencia y potencia mediante opciones hardware y software

Descripción de la familia de productos
La familia R&SBBA300 incluye sistemas amplificadores configurables mono-banda, doble-banda y multi-banda. Unidades modulares 19" compactas permiten instalaciones en rack escalables. La cobertura de frecuencia y la potencia son configurables y extensibles; opciones de conmutación permiten combinar amplificadores para sistemas multibanda.

Rendimiento y características

• Amplificación de banda ancha de 380 MHz hasta 18 GHz según modelo, con alta linealidad y densidad de ruido hasta aproximadamente -110 dBm/Hz
• Punto de operación ajustable (opción software R&SBBA-PK1) para cambiar entre clase A y AB y optimizar linealidad, fidelidad de pulso o potencia máxima
• Diseño RF robusto que tolera grandes desajustes (potencia RF completa hasta VSWR 6:1 en muchas configuraciones) e incluye protecciones inteligentes y ajuste periódico de polarización
• Interfaz GUI basada en roles, control remoto SCPI por Ethernet y SNMP opcional para integración en bancos de prueba automatizados

Modelos disponibles (modelo — rango de frecuencia — potencia de salida P1dB)
Modelos mono-banda:
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Ejemplos doble-/multi-banda:
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Aplicaciones típicas

• Pruebas EMC y de conformidad que requieren barridos amplios y continuos
• Validación de producto y ensayo de componentes RF para tecnologías inalámbricas (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• Pruebas de coexistencia OTA, pruebas RF a nivel de sistema y bancos de prueba automatizados

Notas
Las extensiones de frecuencia y potencia están disponibles como opciones hardware y software. Las configuraciones de sistema pueden incluir conmutadores RF, acopladores, cargas y accesorios para soluciones rack multibanda y de alta potencia.

Especificaciones técnicas

• Rango de frecuencia (familia): 380 MHz — 18 GHz (según modelo)
• Potencia RF máxima: hasta 1000 W P1dB (según modelo)
• Ejemplos de P1dB: 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Densidad de ruido: hasta aprox. -110 dBm/Hz
• Armónicos: típicamente alrededor de -25 dBc
• Soporte de modulación: amplitud, frecuencia, fase, pulsos, OFDM complejo
• Tolerancia de desadaptación: potencia RF completa a VSWR alto (hasta 6:1 en configuraciones típicas)
• Interfaces de control: Ethernet con SCPI; SNMP opcional
• Opciones software: ajuste del punto de operación (R&SBBA-PK1) y modos de alta potencia
• Factor de forma: diseño modular compacto, unidades 19" enchufables para sistemas rack
