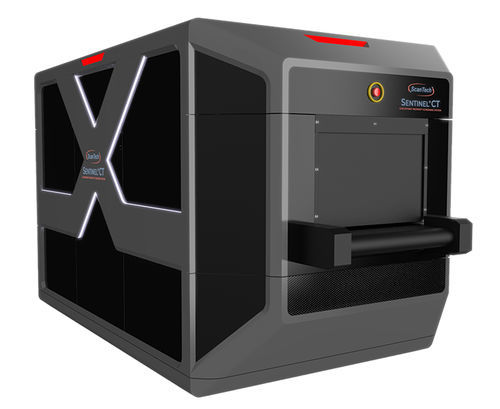

Sistema de inspección de rayos X SENTINEL® CT

tomográficaautomático3D

Resumen
El sistema de inspección de equipaje para puntos de control SENTINEL® CT de ScanTech es una plataforma de cuarta generación que emplea un proceso automático de discriminación de materiales para generar múltiples firmas de discriminación y así identificar sustancias y objetos de interés. El equipaje y artículos escaneados se segmentan en zonas de interés y se analizan con una suite de algoritmos 3D Ray-Trace Biopsy™ basada en CT que produce identificaciones anunciadas y codificadas por color y límites visibles para las amenazas detectadas. Los operadores pueden manipular y mejorar las imágenes en un monitor Ultra‑High Definition para localizar con precisión las amenazas y proceder a la intervención.

Diferenciación clave — CT de pórtico fijo vs. pórtico giratorio
Pórtico fijo — Más rápido, más duradero, menor TCO

• Los escáneres CT de pórtico fijo permanecen estáticos mientras los objetos se procesan en la cinta transportadora
• El rendimiento está limitado principalmente por la capacidad informática
• Funciona con servicio eléctrico monofásico 120 VAC para amplia compatibilidad
• La arquitectura CT de cuatro planos del pórtico fijo proporciona imágenes 3D de alta definición
• La ausencia de partes rotativas y menos piezas móviles aumenta la fiabilidad y reduce el mantenimiento

Pórtico giratorio — Más lento, mayor mantenimiento, mayor TCO

• Derivado de sistemas médicos desarrollados en 1972
• El rendimiento está limitado; aumentar el rendimiento exige mayores velocidades de rotación
• La alta rotación puede requerir refuerzo del suelo y puede causar pérdida de datos o riesgos de seguridad
• Las piezas móviles requieren más tiempos de inactividad y mayores costes de mantenimiento

Inteligencia artificial Sentinel: cómo funciona
Virtual Sentinel, la aplicación de IA propietaria de ScanTech, genera datos sintéticos indistinguibles de escaneos reales. El aprendizaje automático utiliza datos reales y sintéticos para mejorar los resultados de detección. Los modelos Virtual Sentinel replican la arquitectura del sistema, parámetros y rendimiento para apoyar el desarrollo y las mejoras de los algoritmos. Los modelos basados en física y los datos sintéticos crean representaciones de explosivos, amenazas, opiáceos, artículos de ocultación y otros objetos de interés. La segmentación del contenido y la selección de áreas objetivo se mejoran mediante predicciones derivadas de la IA.

Imágenes e interfaz del operador
Los elementos y materiales que suponen amenaza o no son identificados, codificados por color y anunciados en un monitor Ultra‑High Definition. Si una biopsia 3D determina que una zona es una posible amenaza, biopsias adicionales validan las firmas y crean un límite coloreado visible y una alarma que indica el tipo y la ubicación de la amenaza. Los operadores pueden manipular y mejorar las imágenes para localizar con precisión la amenaza o la mercancía ilícita.

Imágenes escaneadas
Un carrusel de imágenes escaneadas SENTINEL® CT muestra vistas de discriminación de materiales con múltiples modos de color y renderizado, incluidos modos inorgánicos, inverso, helium y representaciones codificadas por color de discriminación de materiales.

Especificaciones físicas
DIMENSIONES DEL TÚNEL
25.5 (A) x 16.75 (H) pulgadas o 647.7 (A) x 425.45 (H) mm

DIMENSIONES TOTALES
131 (L) x 59 (A) x 65.3 (H) pulgadas o 3327.4 (L) x 1498.6 (A) x 1658.62 (H) mm (peso máximo 4500 lbs o 2041 kg)

REQUISITOS DE ENERGÍA
120 o 240 VAC +10%/-15%; 50/60Hz; 3 kVA máx. (EE. UU.). Disponibles otros requisitos eléctricos internacionales.

Especificaciones de rendimiento CT

• VISTAS DE ESCANEADO: CT de pórtico fijo con cuatro planos de escaneado independientes que generan tres ejes de disección: Eje #1 – perpendicular a la cinta; Eje #2 – en ángulo a lo largo de la cinta visto desde la entrada; Eje #3 – en ángulo a lo largo de la cinta visto desde la salida
• DISCRIMINACIÓN DE MATERIALES: Discriminación automática de materiales (codificada por color y anunciada)
• PENETRACIÓN: 35 mm de acero
• RENDIMIENTO: 800+ bolsas/paquetes por hora
• GENERADORES DE RAYOS X: Cuatro monobloques X‑ray de 80 a 170 kV (herméticos)

Aplicaciones
Los sistemas SENTINEL® CT están diseñados para puntos de control en aeropuertos y otros entornos de seguridad que requieren localización automática, discriminación e identificación de materiales de amenaza y objetos de interés. La plataforma es escalable para el cribado desde pequeños paquetes y equipaje hasta aplicaciones de carga de gran tamaño (la línea ALL SECURE® aborda la carga pesada usando generadores de energía cuádruple 3–10 MeV).

Especificaciones técnicas

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• Dimensiones del túnel: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• Dimensiones totales: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• Peso máximo soportado: 4500 lbs (2041 kg)
• Alimentación: 120 o 240 VAC ± tolerancia; 50/60 Hz; hasta 3 kVA (EE. UU.)
• Arquitectura de escaneado: CT de pórtico fijo, cuatro planos independientes, tres ejes de disección
• Discriminación de materiales: Automatizada, codificada por color, anunciada
• Capacidad de penetración: 35 mm acero
• Rendimiento: 800+ bolsas/paquetes por hora
• Generadores X‑ray: Cuatro monobloques herméticos 80–170 kV
• Funciones IA: Virtual Sentinel datos sintéticos + modelos basados en física, algoritmos CT 3D Ray-Trace Biopsy™
