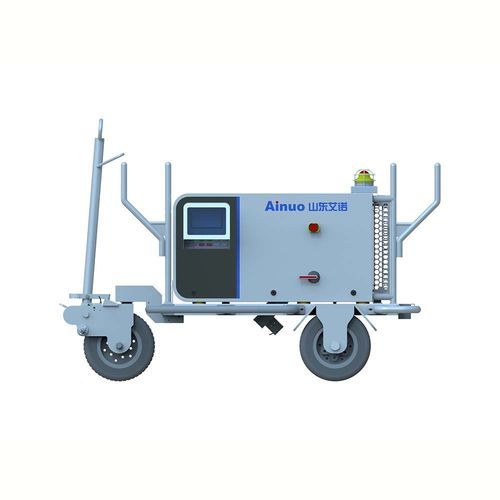

GPU eléctrico AN17(F) series

fijomóvilmontado en remolque

Resumen del producto
La serie AN17(F) es una fuente de alimentación de estado sólido para aeronaves que proporciona tensión intermedia de 400 Hz de alta calidad para aviones civiles y militares durante mantenimiento en tierra, arranque y servicio de equipos a bordo. La unidad emplea control digital puro basado en procesadores FPGA de alto rendimiento y una topología de rectificador de 12 pulsos que asegura baja distorsión armónica, respuesta dinámica rápida, alto factor de potencia y eficiencia, mínima contaminación de la red y alta fiabilidad. Cumple los requisitos de uso en exterior con protección IP55 y rango de temperatura de funcionamiento de -40 °C a +60 °C. En comparación con la generación anterior, la AN17(F) reduce el volumen en aprox. 30 % y aumenta la densidad de potencia. Cuenta con múltiples patentes de invención.

Características del producto

• Fuerte capacidad de sobrecarga: soporta 4× la potencia nominal durante 1 s.
• Calidad de onda superior: contenido armónico <2 %.
• Función de interbloqueo de alimentación para garantizar una entrega segura de energía al avión.
• Función de “caja negra” para facilitar el mantenimiento y el registro de fallos.
• Temperatura de operación: -40 °C a +60 °C; protección: IP55 (apto para uso exterior).
• Tamaño compacto, alta densidad de potencia, menor peso, alta eficiencia y bajo nivel de ruido.
• Múltiples configuraciones: vertical, remolcada e integrada en puente; alta modularidad y fiabilidad.
• Rectificador de 12 pulsos avanzado: distorsión de corriente de entrada <5 %, factor de potencia de entrada >0,96.
• Compensación automática de la caída de tensión para garantizar tensión precisa en el conector del avión.

Aplicación del producto
Las unidades individuales de la serie AN17 admiten expansión en paralelo para formar sistemas centralizados de alta capacidad cuando se combinan con armarios de distribución, compensadores de caída de tensión y accesorios. Casos de uso típicos: hangares de mantenimiento y plataformas militares con múltiples aeronaves aparcadas; las unidades se paralelan mediante armarios de distribución para alimentar varias posiciones de aeronaves, con compensadores de caída de tensión por ruta para compensación automática del cable. El sistema identifica automáticamente unidades maestro y esclavo según la secuencia de encendido; la primera unidad en encenderse actúa como maestro. El control inteligente arranca/detiene unidades según la carga o el número de aeronaves. En caso de fallo de una unidad, el sistema aísla la unidad defectuosa sin afectar a las demás unidades.

Especificaciones técnicas

• Modelo: AN17(F) Series
• Frecuencia de salida: 400 Hz (frecuencia intermedia)
• Control: control digital puro con procesadores FPGA de alto rendimiento
• Topología del rectificador: rectificador de 12 pulsos
• Capacidad de sobrecarga: 4× la potencia nominal durante 1 s
• Contenido armónico de la salida: <2 %
• Distorsión de la corriente de entrada: <5 %
• Factor de potencia de entrada: >0,96
• Funciones automáticas: interbloqueo de alimentación, compensación automática de caída de tensión, identificación automática maestro/esclavo, arranque/parada inteligente
• Rango de temperatura de funcionamiento: -40 °C a +60 °C
• Grado de protección: IP55
• Diseño: alta modularidad; opciones vertical / remolcada / integrada en puente; soporta expansión en paralelo y sistemas centralizados de alta capacidad
• Mejora de volumen: reducción aprox. 30 % frente a la generación anterior (mayor densidad de potencia)
• Mantenimiento: registro de “caja negra” y múltiples patentes de invención para diseño y fiabilidad
