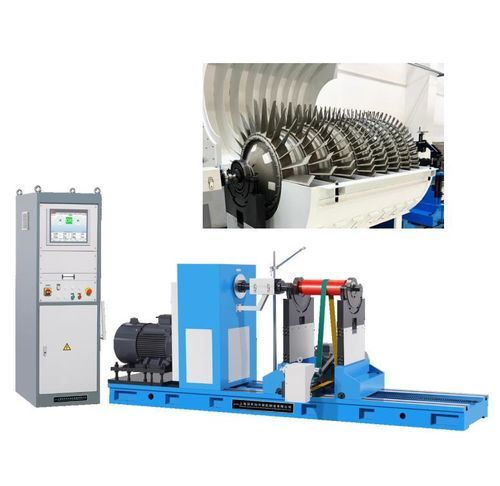

Sistema de accionamiento para motor PHS-3000H

Aplicación Esta máquina se utiliza ampliamente en la detección de desequilibrio de piezas mecánicas rotativas de motores de tamaño medio, rodillos de goma, bombas de agua, centrifugadoras, ventiladores, cigüeñales, etc. Característica Adopta el modo de doble transmisión por junta universal/correa, la transmisión por junta universal puede transmitir más potencia y funcionar más suavemente. La transmisión por correa asegura la calidad y precisión del equilibrado de la pieza, y tiene las características de carga y descarga convenientes, arranque rápido y alta eficiencia de trabajo. Aplicable a piezas medianas Datos técnicos de un vistazo - Rango de masa de la pieza (kg): 1000, 2000, 3000, 5000 - Diámetro máximo de la pieza (mm): Φ1600, Φ1900, Φ2100, Φ2400 - Distancia entre dos soportes de rodamiento (mm): Min 60, Min 60, Min 60, Min 320 - Rango de diámetro del eje de la pieza (mm): Φ25~120, Φ25~120, Φ25~120, Φ40~380 - Distancia máxima entre la brida de transmisión y el soporte de rodamiento derecho (mm): 1600, 1900, 1900, 2500 - Velocidad de rotación del eje principal (r/min): 600,1095, 485,818, 133,255,396, 634,970 - Potencia del motor (kw): 4, 7.5, 7.5, 15 - Par del eje de junta universal (N·m): 250, 300, 700, 1250 - Longitud de la cama (mm): 2500, 3000, 3000, 4000 - Cantidad mínima de desequilibrio residual alcanzable (emar): ≤0.5g· mm/kg 1) Conversión de frecuencia Regulación de velocidad sin escalones - Rango de masa de la pieza: 1000-5000 kg - Diámetro máximo de la pieza: Φ1600-Φ2400 mm - Distancia entre dos soportes de rodamiento: Min 60-320 mm - Rango de diámetro del eje de la pieza: Φ25~120 a Φ40~380 mm - Distancia máxima entre la brida de transmisión y el soporte de rodamiento derecho: 1600-2500 mm - Velocidad de rotación del eje principal: 133-1095 r/min - Potencia del motor: 4-15 kw - Par del eje de junta universal: 250-1250 N·m - Longitud de la cama: 2500-4000 mm - Cantidad mínima de desequilibrio residual alcanzable: ≤0.5g· mm/kg
