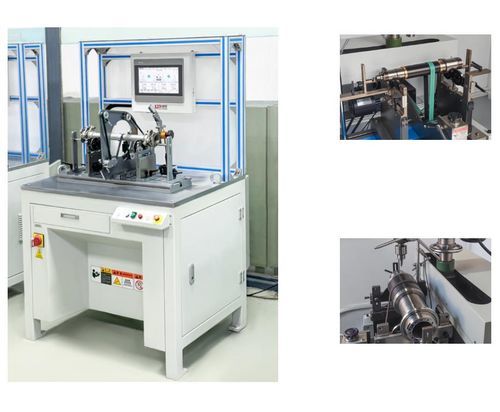

Máquina equilibradora horizontal PHQ

eléctricapara la aeronáutica

Aplicación Utilizado en la detección de desequilibrio dinámico de varios rotores de herramientas eléctricas pequeñas, rotores de motores de imán permanente, copas de hilado, acoplamientos, rotores de generadores, rodillos de cardado, ejes, rotores de turbocompresores y otras piezas rotativas. Características Esta máquina adopta el sistema de medición electrónica de Jianping, con varios métodos de medición, equilibrado dinámico y estático, los modos de rodamiento son hasta 10 tipos, la adición y eliminación de peso, la rotación CW y CCW se pueden personalizar de manera flexible. Adopta múltiples combinaciones de coeficientes de calibración, ajusta automáticamente la sensibilidad del sistema, y cambia sin saltos, doble filtrado de software y hardware, compresión de datos, la medición es más estable. Aplicable a piezas pequeñas Datos técnicos de un vistazo PHQ-1.6/5 PHQ-1.6A/5A PHQ-G5 PHA-5 PHQ-16A Masa máxima de la pieza (kg) 1.6/5 1.6/5 5 5 16 Diámetro máximo de la pieza (mm) Φ300 Φ300 Φ300 400 Φ300 Distancia entre dos rodamientos de soporte (mm) 15~500 15~500 15~500 15~500 15~500 Rango de diámetro del eje de la pieza (mm) Φ 3~40(120°) Φ 3~40 Φ 3~40 Φ 3~40 Φ 3~40 Rango de diámetro de la correa de transmisión (mm) Φ20~85 Φ15~150 Φ20~85 Φ15~150 Φ15~150 Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min) ~1470 ~1470 ~1470 0~2000 ~1470 Potencia del motor (kw) 0.2DC 0.2DC 0.2DC 0.2DC 0.2DC Cantidad mínima de desequilibrio residual alcanzable (emar) ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg 1) Regulación de velocidad sin escalones 2) Conversión de frecuencia 3) Puede agregar a 75-180 4) Puede agregar a 120-240 5) Puede agregar a 75-140 - Aplicación: Detección de desequilibrio dinámico para pequeños rotores y piezas rotativas - Medición: Equilibrado dinámico y estático, hasta 10 modos de rodamiento - Personalización: Adición/eliminación de peso, rotación CW/CCW, combinaciones de coeficientes de calibración - Sistema: Ajuste automático de sensibilidad, doble filtrado, compresión de datos - Datos técnicos: Masa máxima 1.6-16 kg, Diámetro máximo 300-400 mm, Diámetro del eje 3-40 mm, Potencia del motor 0.2DC, Desequilibrio residual ≤0.15g·mm/kg
