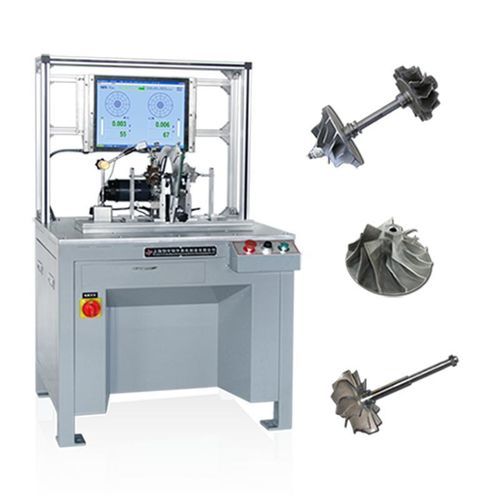

Máquina equilibradora horizontal PHY-5

eléctricade accionamiento por correaautomática

Aplicación
Esta máquina está diseñada para la detección y corrección del desequilibrio dinámico de los rotores de turbocompresor (impelidores, compresores, turbinas).

• Equilibrado de impulsores de turbocompresor
• Equilibrado de compresores de turbocompresor
• Equilibrado de turbinas de turbocompresor
• Cama de auto-posicionamiento y estructura de carro de herramienta de gran tamaño
• Soporte dedicado accionado por motor de velocidad variable con correa de nailon de 230W

Características

• Transmisión por correa con soportes de rodamiento rígido para apoyo estable
• Sistema de control Windows 7/10 con pantalla LCD de 17"
• Instalación y extracción sencillas; arranque rápido
• Regulación de velocidad continua (sin pasos)

Datos técnicos a simple vista

• Modelos: PHY-1.6 | PHY-5 | PHY-16
• Masa máxima de la pieza (kg): 1.6 | 5 | 16
• Diámetro máximo de la pieza (mm): Φ00 | Φ300 | Φ300
• Distancia entre dos cojinetes de apoyo (mm): 60–400
• Ámbito de diámetro del muñón de la pieza (mm): Φ5–40
• Ámbito de diámetro de la correa de transmisión (mm): Φ15–150
• Velocidad de rotación con correa Ø100 mm (r/min): 1470
• Potencia del motor: 0.2 kW (DC)
• Mínima masa de desequilibrio residual alcanzable (emar): 0.15 g·mm/kg

Especificaciones

• Modelo de referencia: PHY-5
• Masa máxima de la pieza (PHY-5): 5 kg
• Diámetro máximo de la pieza (PHY-5): Φ300 mm
• Distancia entre dos cojinetes: 60–400 mm
• Ámbito de diámetro del muñón: Φ5–40 mm
• Ámbito de diámetro de la correa de transmisión: Φ15–150 mm
• Velocidad de rotación (correa Ø100 mm): 1470 r/min (regulación continua)
• Motor: 0.2 kW DC
• Mínima desequilibrio residual (emar): 0.15 g·mm/kg
• Sistema operativo / pantalla: Windows 7/10 con pantalla LCD de 17"
• Transmisión: por correa con soportes de rodamiento rígido
• Características especiales: cama de auto-posicionamiento; gran carro de herramienta; soporte dedicado accionado por motor de correa de nailon 230W
