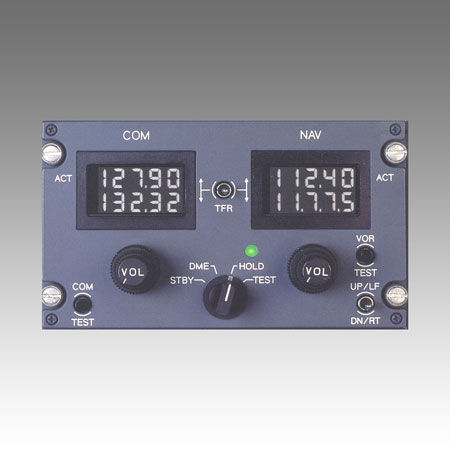

Panel de audio 1U573-001

VHFpara avión

Este panel de control proporciona un medio para la sintonización remota de un transceptor ARINC 546 COMM, dos receptores ARINC 547 NAV y un receptor ARINC 521D DME. Es capaz de sintonizar frecuencias COMM entre 118.000 y 136.975 MHz en pasos de 25 KHz, y frecuencias NAV entre 108.000 y 117.950 MHz en pasos de 50 KHz. Además, esta unidad proporciona una salida de puente resistivo DME cuyas frecuencias están emparejadas con las frecuencias NAV. Dimensiones: - 5,75" de ancho x 3,375" de alto x 5,50" de profundidad Peso: - 3.0 libras Pantallas: - LCD de 4½ dígitos de doble línea; dígitos blancos sobre fondo negro Color del panel: - Gris, color FED-STD-595 # 36118 Color del mando: - Negro Nomenclatura: - Blanco, retroiluminado Iluminación: - Panel y pantalla: Blanco Retención del DME: Verde Conectores J1 (NAV) - MS 24264R22B55P8 J2 (DME) - MS 24264R18B31PN J3 (VHF COMM) - MS 24264R18B31P6 Requisitos de alimentación Alimentación primaria: - 28 voltios DC, @ 150 mA (nominal) Iluminación: - 5 VAC, @ 2.0 A (máximo)
