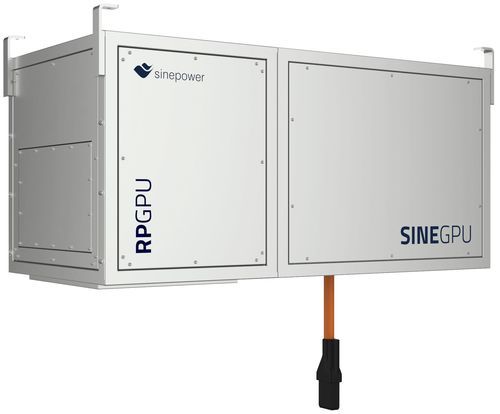

Grupo de arranque en tierra eléctrico RPGPU

para aviónpara mantenimiento de aeronavespara aeropuerto

Descripción
El SINE RPGPU es una unidad de alimentación en tierra (GPU) de doble conversión, diseñada para uso aeronáutico. Proporciona energía CA aislada y estable de 200 V 3 fases 400 Hz a las aeronaves, con alta eficiencia y baja distorsión armónica de entrada, apta para operaciones de apoyo en tierra civiles y militares.

Información del cable

• Potencia de entrada principal del GPU a la aeronave: 90 kVA
• Corriente máxima de salida: 260 A
• Alimentación para el funcionamiento del tambor de cable: 50/60 Hz, 400/220 V
• Corriente de entrada máxima para el tambor de cable: 16 A

Entrada

• Operación en 4 cuadrantes para mejor respuesta dinámica y operación NBPT más segura
• Baja distorsión armónica en la entrada (<1.5% THDi) para cumplir requisitos estrictos de red y aeronave a cualquier carga

Tecnología

• Rectificador e inversor IGBT de alta frecuencia con topología de doble conversión para garantizar corriente de entrada sinusoidal (THDi <1.5%) y factor de potencia unitario (PF = 1)
• Transformador de salida integrado que proporciona aislamiento galvánico de la carga
• Compatible con No Break Power Transfer (NBPT) para escenarios de transferencia sin interrupción
• Diseñado para minimizar el impacto en las fuentes de alimentación ascendentes; apto para despliegues de nivel militar

Opciones

• Soporta configuraciones de salida AC siempre que la carga total no exceda la potencia nominal de la unidad
• Variantes AC disponibles: 30 kVA a 90 kVA (unidades 400 Hz)

Salida

• Salida 200 V, 3 fases, 400 Hz hacia la aeronave mediante una salida única
• Puede alimentarse desde la red estándar 380–415 V, 3 fases, 50 Hz u otras fuentes compatibles

Eficiencia

• Hasta un 95% de eficiencia

Normas
AERONÁUTICA

• ISO 6858 Suministros eléctricos de apoyo en tierra para aeronaves
• SAE ARP 5015 Requisitos de rendimiento para alimentación a tierra 400 Hz

MILITAR

• MIL-STD-704 Características de la energía eléctrica de aeronaves

EMC

• EN 61000-6-4 EMC - Norma genérica de emisiones
• EN 61000-6-2 EMC - Norma genérica de inmunidad

SEGURIDAD

• IEC 62477-1 Requisitos de seguridad para sistemas y equipos de conversión electrónica de potencia
• IEC 60529 Grados de protección proporcionados por las envolventes (IP)

Características / especificaciones técnicas

• Nombre del producto: SINE RPGPU (Ground Power Unit)
• Clasificación nominal (esta página): 90 kVA — configuración 400 Hz
• Salida: 200 V, 3 fases, 400 Hz (salida única para aeronave)
• Red compatible: 380–415 V, 3 fases, 50 Hz
• Opciones AC disponibles: 30 kVA – 90 kVA (400 Hz)
• Corriente máxima de salida (90 kVA): 260 A
• Potencia de entrada principal al avión (90 kVA): 90 kVA
• Alimentación para tambor de cable: 50/60 Hz, 400/220 V
• Corriente de entrada máxima para el tambor: 16 A
• Tecnología: rectificador e inversor IGBT de alta frecuencia; topología de doble conversión; transformador de salida integrado para aislamiento galvánico
• Rendimiento de entrada: THDi < 1.5% ; factor de potencia = 1
• Compatibilidad: No Break Power Transfer (NBPT)
• Eficiencia: hasta 95%
• Cumplimiento de normas: ISO 6858, SAE ARP 5015, MIL-STD-704, EN 61000-6-4, EN 61000-6-2, IEC 62477-1, IEC 60529
