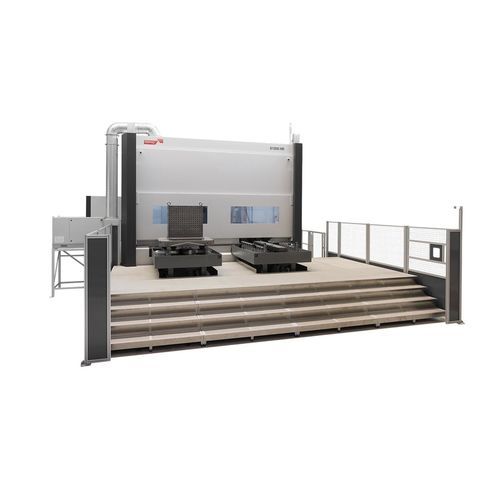

Centro de mecanizado 5 ejes S1250 HD

horizontalpara la industria aeroespacialpara titanio

Resumen
El S1250 HD está destinado al mecanizado pesado simultáneo 5 ejes de piezas en titanio e Inconel gracias a sus excelentes propiedades estáticas y dinámicas. Los guías hidrostáticos aportan una ventaja de rendimiento en el mecanizado del titanio: mayor rigidez y amortiguación permiten aumentar las profundidades de corte y reducir los tiempos de desbaste, además de mejorar el acabado al limitar el cabeceo de la columna y permitir mayores aceleraciones y movimientos 5 ejes más rápidos.

Aplicaciones

• Piezas estructurales en titanio — tasas de arranque de material > 800 cm³/min en titanio
• Pequeñas estructuras de aterrizaje — aprox. 30 % más productivo para metales duros como titanio o Inconel
• Carcasas en titanio — hasta 30 % más productivo para metales duros

Récord mundial / Rendimiento
Con Starrag Tools y Starrag Technologies, el S1250 HD alcanzó una tasa de arranque de material de 1 516 cm³/min en componentes estructurales Ti6Al4V, estableciendo un referente en mecanizado pesado de titanio.

Husillos
Starrag aporta amplio know-how en husillos con más de 2000 unidades entregadas. Para materiales difíciles de cortar, el diseño de husillos Starrag aumenta las tasas de arranque mediante:

• Ejes de husillo cortos y robustos para una rigidez superior
• Construcción compacta que mejora el contorno de colisión y permite porte-herramientas más cortos
• Característica de par ajustada para mecanizado de materiales duros

Diseño de la máquina y tamaños
El S1250 HD es la única máquina en su tamaño equipada con guías hidrostáticas. Una estructura muy rígida combinada con guías hydrostáticas precargadas aumenta la dinámica y el rendimiento en desbaste. Capacidad máxima de pieza: 1000 x 1250 mm, hasta 5000 kg. Las cabezas de fresado compactas y rígidas permiten el uso de herramientas más cortas para mayor estabilidad.

Gestión de herramientas
La máquina está equipada con cargadores y cambiadores de herramientas Starrag, disponibles hasta 465 plazas por máquina (HSK-A125). Los magazines de cadena y torre ofrecen:

• Funcionamiento rápido y fiable, validado en cientos de máquinas
• Carga de herramientas durante el mecanizado
• Amplia variedad de tamaños de magazine y opciones

Precisión y capacidad de proceso
Diseñada para ofrecer fabricación fiable en condiciones variables (p. ej. temperaturas fluctuantes, fases mínimas de calentamiento), reduciendo la frecuencia de controles CMM y los requerimientos energéticos para estabilización térmica.

Información adicional
Centro de mecanizado 5 ejes simultáneo de alto rendimiento, optimizado para el mecanizado pesado de titanio e Inconel. Las cabezas de fresado compactas mejoran la rigidez y estabilidad, aumentando las tasas de arranque de material alcanzables.

Especificaciones técnicas / Características

• Familia de modelo: S1250 HD
• Tipo de máquina: Centro de mecanizado 5 ejes hidrostático
• Capacidad máxima pieza: 1000 x 1250 mm
• Capacidad máxima peso pieza: 5000 kg
• Guías hidrostáticas: sí — guías hydrostatiques précargadas
• Tasas típicas de arranque de material: > 800 cm³/min (titanio); récord mundial 1 516 cm³/min (Ti6Al4V)
• Experiencia en husillos: > 2000 unidades entregadas
• Características del husillo: ejes cortos/robustos para rigidez; construcción compacta para mejor contorno de colisión; par optimizado para materiales duros
• Capacidad de magazín de herramientas: hasta 465 plazas (HSK-A125)
• Configuración de ejes: 5 ejes simultáneos
