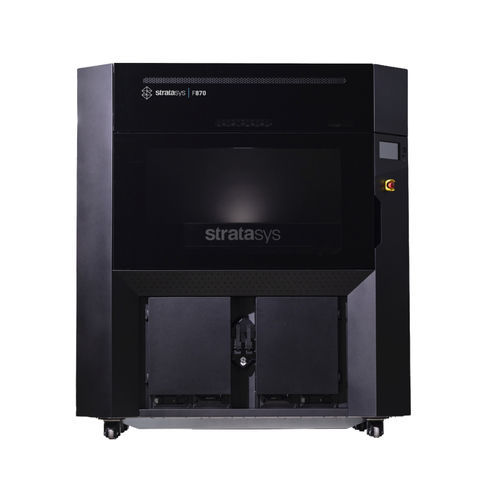

Impresora 3D de materiales plásticos F870™

ABSPAFDM

Descripción general
El F870™ es una impresora 3D FDM® de gran formato diseñada para utillaje de producción en planta y fabricación bajo demanda. Proporciona precisión dimensional constante en 1.000 mm de longitud de construcción con una cámara completamente calefactada a 95 °C, secado integrado de material y una plataforma de consumibles de alta capacidad para largos periodos de impresión sin supervisión.

Puntos clave

• Gran capacidad de construcción para imprimir piezas grandes o varios componentes en un solo trabajo y maximizar el rendimiento.
• Sistema de secado regenerativo integrado que mantiene el estado del material y reduce fallos de impresión.
• Bobinas de material de 4.100 cm³ compartidas con el F3300 que simplifican la gestión de inventario y reducen costes operativos.
• Cámara completamente calefactada (95 °C) que garantiza unión entre capas y estabilidad dimensional en los 1.000 mm.
• Reemplazo de cabezales sin herramientas para minimizar tiempos de inactividad en producción.
• Compatibilidad con materiales de grado industrial, incluido FDM® Nylon 12CF™ para utillaje rígido y ligero.

Datos de rendimiento

• Rendimiento: hasta 2× (con el cabezal N25 de alta velocidad para ASA frente al cabezal estándar)
• Impresión sin vigilancia: hasta 2 semanas continuas (según el trabajo)
• Materiales en el lanzamiento: 9 (incluyendo Nylon 12CF™, variantes ASA, ABS‑M30™, materiales de soporte)
• Cámara calefactada: 95 °C
• Longitud máxima imprimible: 1.000 mm

Cabezales de impresión

• N14 — Cabezales de alta resolución. Alturas de capa: 0,18 mm, 0,25 mm, 0,33 mm. Adecuado para utillaje de precisión y piezas detalladas.
• N20H — Cabezales endurecidos, aptos para composites. Altura de capa: 0,25 mm. Diseñado para composites con fibra de carbono (FDM Nylon 12CF™).
• N25 — Cabezales de alta velocidad. Altura de capa: 0,33 mm. Optimizados para rendimiento máximo en ASA (hasta ~2× frente a N14).

Materiales

• FDM® Nylon 12CF™ — Nylon 12 relleno con fibra de carbono para utillaje rígido y EOAT de alta relación resistencia/peso.
• ASA (varios colores) — Resistente a los rayos UV, mejor acabado superficial respecto al ABS.
• ABS‑M30™ Negro — ABS de grado industrial para piezas estructurales.
• Materiales de soporte FDM® (desmontables y solubles SR-35™) — Permiten geometrías complejas y cavidades internas.
• Diseño de bobina compartida de 4.100 cm³ (común con F3300) para gestión de material escalable.

Aplicaciones

• Utillaje de producción: plantillas de montaje, plantillas de alineación, calibres, guías de taladro, herramientas de conformado y curvado.
• End-of-arm tooling (EOAT) y extremos de robot ligeros.
• Accesorios para operarios, ayudas ergonómicas y herramientas de seguridad.
• Prototipos funcionales grandes y producción puente de hasta 1.000 mm en una sola pieza para reducir ensamblajes.
• Piezas de repuesto bajo demanda y ayudas de mantenimiento.

Software

• Compatible con GrabCAD™ Print e Insight para preparación de trabajos, gestión de impresiones y flujos de trabajo operativos.

Especificaciones técnicas

• Modelo: F870™
• Volumen de construcción: 1.000 x 610 x 610 mm — 372.000 cm³
• Longitud diagonal máxima: 1.171 mm
• Cámara completamente calefactada: 95 °C
• Entrega de material: cuatro bobinas de 4.100 cm³ con cambio automático; plataforma compartida con F3300
• Materiales soportados en el lanzamiento: 9 (incluyendo Nylon 12CF™, variantes ASA, ABS‑M30™, materiales de soporte FDM)
• Cabezales: N14 (0,18 / 0,25 / 0,33 mm), N20H (0,25 mm), N25 (0,33 mm)
• Rendimiento típico (informado): N14 hasta ~25 cm³/h; N20H hasta ~21 cm³/h (Nylon 12CF™); N25 hasta ~66 cm³/h (ASA) — depende de la geometría y el material
• Precisión dimensional: XY ±0,254 mm o ±0,002 mm/mm; Z ±0,200 mm o ±0,002 mm/mm más una altura de capa (base 95 % rendimiento)
• Dimensiones sistema: 175 x 124 x 196 cm
• Peso: 817 kg
• Alimentación/instalación: trifásico 208V, 30A (bomba de vacío integrada); se recomienda carretilla elevadora y acceso de doble puerta
• Condiciones recomendadas: 15 °C–30 °C, 30–70 % HR; despeje ~99 cm a cada lado
