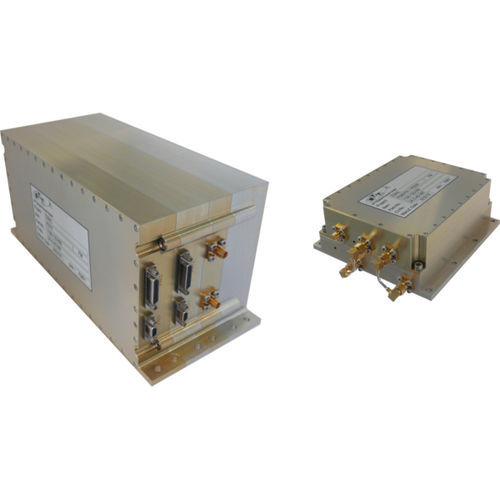

Transmisor de vídeo C-band PDTX-1000

para avión

El transmisor de datos de carga útil PDTX-1000 proporciona un transmisor de enlace descendente de datos de alta velocidad, rentable y con un esquema de modulación muy moderno. Ofrece una interfaz de bus CAN para el mando y el mantenimiento. Los equipos espaciales de STT ofrecen la máxima calidad y fiabilidad. El PDTX-1000 es totalmente compatible con la norma CCSDS para la transmisión de datos de carga útil (CCSDS 131.3-B-1), utilizando DVB-S2. La amplia proliferación de implementaciones de DVB-S2, garantiza un alto grado de madurez técnica y ofrece soluciones rentables para el segmento terrestre. El transmisor de datos de carga útil PDTX-1000 está disponible para su funcionamiento en la banda C (de 5.150 MHz a 5.216 MHz, asignada con carácter primario a los enlaces de alimentación espacio-Tierra de sistemas de satélites no geoestacionarios para servicios móviles por satélite) y en la banda X (de 8.025 a 8.400 MHz). Normas admitidas para el modo de transmisión - ETSI EN 302 307 V1.3.1, noviembre de 2012, totalmente conforme CCSDS 131.3-B-1, Blue Book, marzo de 2013, totalmente conforme Tasa de símbolos del modulador - 50 MBd Frecuencia de transmisión - 5183 MHz (frecuencia central de la banda de frecuencias de la UIT) Potencia de transmisión - 1 W a 8 W ajustable en pasos muy pequeños (< 0,1 dB) Magnitud del vector de error - < 8% Emisiones fuera de banda - Conforme a la norma UIT-R SM.1541-6, anexo 5.1 Señales espurias - < 70 dBc (en el dominio espurio según el UIT-R) Rango de tensión primaria - 22 V a 34 V Consumo de energía - < 45 W Masa - < 4,5 kg Volumen - < 3,5 litros Temperatura de funcionamiento: de -30°C a +60°C
