Detector de fisuras por imágenes 3D EddyCus® CF inline ISO

para la aeronáutica

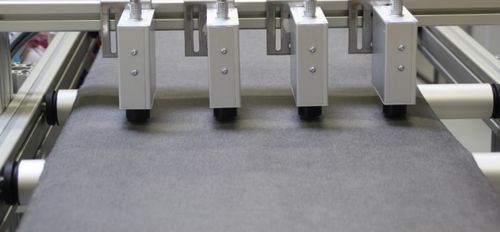

La monitorización del proceso en línea permite una retroalimentación inmediata y la fabricación en bucle cerrado de materiales de fibra de carbono. El CF inline ISO proporciona datos de isotropía para el proceso continuo rollo a rollo de fibra de carbono reciclada, cintas UD o configuraciones similares. La solución ofrece datos en tiempo real en todo el ancho de la banda a un precio competitivo. El EddyCus® CF inline ISO es una solución en línea para registrar la orientación de la fibra y el peso areal de cada capa de fibra de una pila completa. Esto permite reaccionar inmediatamente y realinear las capas en cuanto se detectan desviaciones del objetivo. El sistema de supervisión puede supervisar la capa de fibras en varios ángulos, por ejemplo, 0°, 90°, -45° o 45°, en una o varias vías en un solo punto. Compara el trazado polar de una referencia con el trazado polar de una capa producida actualmente, comprobando la diferencia en los ángulos de los puntos de inflexión y también la longitud de los trazados. Esto le proporciona la información necesaria para determinar la calidad del producto y controlar el proceso de producción: la orientación de las capas y el peso del área de fibra de cada capa. La imagen de la derecha muestra un ejemplo de una posible visualización de una pila de dos capas. La línea negra muestra los valores esperados determinados por una referencia y la línea roja corresponde a los valores de la mancha medida. ¿Cómo se puede interpretar el diagrama polar mostrado a la derecha? La orientación de las fibras se corresponde bastante bien con el valor esperado. Esto se deduce del hecho de que los puntos de inflexión de la referencia y del material examinado tienen el mismo ángulo. El peso del área de las fibras se desvía considerablemente del resultado deseado.
