Sistema de inspección por ultrasonidos

de superficie

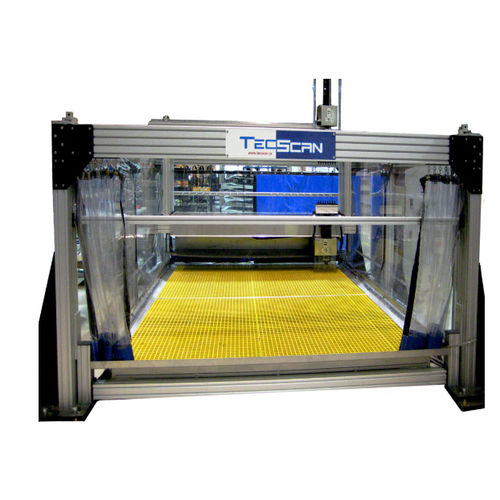

UltraScan Mx representa un sistema de chorro de agua de cama plana para pruebas ultrasónicas (UT) de grandes paneles compuestos aeroespaciales. Con el aumento de la demanda de componentes de material compuesto en la industria aeroespacial, el tiempo de inspección se está convirtiendo en un factor crítico en las tasas de producción globales. Los escáneres planos de TecScan están diseñados para la inspección de alto rendimiento de paneles y componentes de materiales compuestos. Con un tamaño de lecho personalizable, el UltraScan está construido con una estructura de perfil de aluminio industrial y utiliza tecnología ultrasónica o phased array. Este concepto modular permite modificar el tamaño del escáner a medida que cambian las necesidades. Nuestra configuración estándar es un sistema de 5 ejes (X, Y, Y2, Z, Z2) con una envolvente de inspección de 3,5 x 2,5 m y un sistema de suministro de agua especialmente diseñado que proporciona una señal UT estable y repetible. Nuestros sistemas de cama plana ofrecen una forma eficaz de maximizar la velocidad de escaneado. Minimizan la cantidad de índices utilizando la tecnología de escaneo multicanal con múltiples sondas ultrasónicas integradas en un sistema de caja de agua especialmente diseñado. En lugar de mover un solo par de sondas por la superficie de las piezas, se utilizan matrices de sondas por parejas para escanear el panel inspeccionado, disparándose los elementos de la matriz emisora simultáneamente o uno tras otro. La caja de agua está especialmente diseñada para crear 8 chorros de agua laminares con caudales iguales. Para responder a diferentes necesidades de inspección, el diámetro de apertura de las boquillas puede intercambiarse fácilmente. El formato de las sondas que se utilizan son sondas de inmersión estándar para un abastecimiento fácil y económico.
