Iluminación para aeropuerto ARL

para pistaLEDmontaje

Descripción del producto
La gama Cheerong ARL ofrece un sistema completo de iluminación aeroportuaria (AGL) para la guía en pista, calles de rodaje y plataformas. Incluye luces verticales elevadas, luminarias empotradas y unidades PAPI/APAPI diseñadas para operaciones nocturnas y en condiciones de baja visibilidad.

Luces verticales elevadas — gama

• 1. Luz de aproximación — HM-APP-200
• 2. Luz de umbral de pista — HM-RTL-200
• 3. Luz de extremo de pista — HM-END-150
• 4. Luz de guardia de pista — HM-RGL-A(L)
• 5. Luz de borde de pista — HM-REL-XX-200
• 6. Luz de borde de pista — HM-REL-12-X-XX(L)
• 7. Luz de borde de pista — HM-REL-12-X-XX-210
• 8. Luz de borde de calle de rodaje — HM-TEL(L)
• 9. Luz en T — HM-TL-605-H10
• 10. Luz de plataforma — HM-600-H-r

Características (luces elevadas)

• Temperatura de funcionamiento: -40 °C a +55 °C
• Grado de protección: IP54
• Corriente de funcionamiento ajustable: 2,8 A a 6,6 A

Luces empotradas — gama

• 1. Luz de línea central de pista — HM-RCL-08-XX(L)
• 2. Luz de extremo de pista — HM-END-08-RB(L)
• 3. Indicadores de salida rápida — HM-RAP-08-YB(L)
• 4. Luces de zona de toque — HM-TZL-08-X-CB(L)
• 5. Luz de línea central de calle (sección recta) — HM-TCL-08(X)-XX(L)
• 6. Luz de stopway / stop-bar — HM-SBL-08(S)-RB(L)
• 7. Luz de posición de espera intermedia — HM-IHP-08(S)-YB(L)

Características (luces empotradas)

• Temperatura de funcionamiento: -40 °C a +55 °C
• Grado de protección: IP65
• Corriente de funcionamiento ajustable: 2,8 A a 6,6 A
• Peso (ejemplo): 2,7 kg (luminaria); 2,2 kg (base)

PAPI (Indicador de trayectoria de aproximación de precisión)
Las unidades PAPI/APAPI ofrecen guía visual de la senda de planeo mediante combinaciones blanco/rojo. Normalmente se instalan cuatro indicadores para un PAPI (dos para APAPI). Cada unidad incluye el conjunto óptico (tapa, cristal frontal, cuerpo, lente, filtro de color, lámpara) y el conjunto de fijación para el ajuste de elevación y posición.

Imágenes

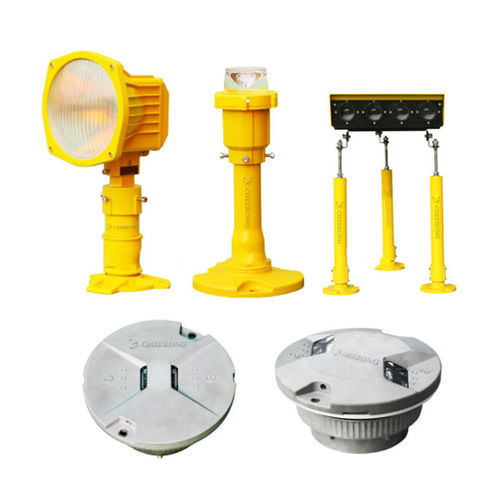

Las imágenes del producto muestran las luces elevadas, luminarias empotradas, unidades PAPI y vistas de instalación para referencia.

Especificaciones técnicas

• Modelo: ARL
• Marca: Cheerong
• Familia de productos: luces verticales elevadas, luces empotradas, PAPI/APAPI, luces de calle y plataforma
• Rango de temperatura de funcionamiento: -40 °C a +55 °C
• Grado de protección: IP54 (elevadas); IP65 (empotradas)
• Corriente de funcionamiento: ajustable de 2,8 A a 6,6 A
• Peso ejemplo (luminaria empotrada): 2,7 kg (luminaria); 2,2 kg (base)
• Aplicaciones típicas: aproximación de pista, umbral y extremo, borde de pista, borde y línea central de calle, iluminación de plataforma, sistemas PAPI
