Brazo de medición 7 ejes o más A6 series

3Dcon escáner láserportátil

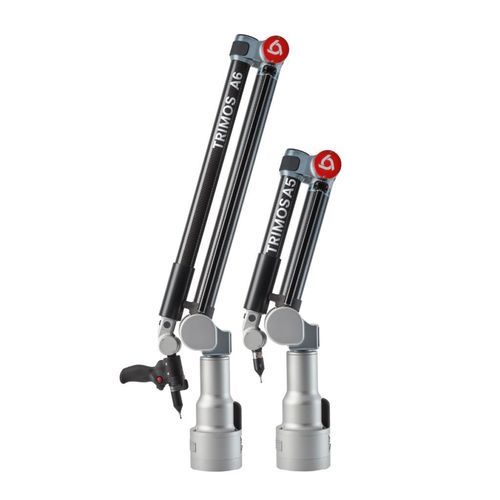

El Trimos A6 es un brazo de medición portátil de 7 ejes diseñado para mediciones 3D extremadamente fáciles y precisas, con rangos de medición de hasta 9000 mm. Se utiliza típicamente en combinación con el escáner láser ScanSurf para la inspección de nubes de puntos o ingeniería inversa. El A6 cuenta con un mango ergonómico en forma de pistola con botones integrados para un proceso de escaneo más cómodo, y ofrece los mismos rangos de medición que el modelo A5. La conexión de la sonda es intercambiable con un sistema de autojunta, lo que permite sondear y escanear simultáneamente. Las opciones de conectividad incluyen Ethernet, Bluetooth y USB. - Rangos de medición de hasta 9000 mm - Brazo de 7 ejes - Mango ergonómico en forma de pistola - Conexión de sonda intercambiable autojunta - Sondaje y escaneo simultáneos - Conexión Ethernet - Sistema Bluetooth integrado y conectividad USB Modelo A6 - Rango de medición (m) - Ejes - Precisión volumétrica (mm) - Peso (kg) A6 – 1800 - 1.8 - 7 - 0.031 - 8.9 A6 – 2500 - 2.5 - 7 - 0.040 - 9.4 A6 – 3200 - 3.2 - 7 - 0.052 - 9.8 A6 – 4000 - 4.0 - 7 - 0.069 - 10.5 A6 – 5000 - 5.0 - 7 - 0.075 - 13.5 A6 – 7000 - 7.0 - 7 - 0.090 - 15 A6 – 9000 - 9.0 - 7 - 0.170 - 17.5 Modelo A6 + ScanSurf - Rango de medición (m) - Ejes - Precisión volumétrica (mm) - Peso (kg) - Precisión [mm] con escaneo ScanSurf 25 - Precisión [mm] con escaneo ScanSurf 50 - Precisión [mm] con escaneo ScanSurf 10 A6 – 1800 - 1.8 - 7 - 0.031 - 8.9 - 0.037 - 0.066 - 0.104 A6 – 2500 - 2.5 - 7 - 0.040 - 9.4 - 0.043 - 0.069 - 0.106 A6 – 3200 - 3.2 - 7 - 0.052 - 9.8 - 0.052 - 0.075 - 0.110 A6 – 4000 - 4.0 - 7 - 0.069 - 10.5 - 0.062 - 0.082 - 0.115 A6 – 5000 - 5.0 - 7 - 0.075 - 13.5 - 0.079 - 0.096 - 0.125 A6 – 7000 - 7.0 - 7 - 0.090 - 15 - 0.094 - 0.108 - 0.135 A6 – 9000 - 9.0 - 7 - 0.170 - 17.5 - 0.180 - 0.180 - 0.197 - E_Uni: Error máximo permisible de medición longitudinal, Unidireccional - MPE_p: Error máximo permisible, sondeo – ISO 10360-2 Brazo A6 - Temperatura de operación: +5 ÷ +40 °C - Humedad relativa: 90% sin condensación - Marcas de conformidad: CE - Requisito de energía: 110 – 220 V / 50 – 60 Hz - Protección contra ingreso: IP 54 - Conectividad: Bluetooth & USB - Autonomía de la batería: > 8 h - Certificación: ISO 10360-12 hasta 3.2 m, ISO 10360-2 por encima - Garantía extendida disponible - Compatible con el escáner láser 3D ScanSurf Especificaciones técnicas / Características: - Brazo de medición portátil de 7 ejes - Rango de medición: hasta 9.0 m (9000 mm) - Precisión volumétrica: de 0.031 mm a 0.170 mm (dependiendo del modelo) - Peso: de 8.9 kg a 17.5 kg (dependiendo del modelo) - Temperatura de operación: +5 a +40 °C - Humedad relativa: 90% sin condensación - Protección contra ingreso: IP 54 - Requisito de energía: 110 – 220 V / 50 – 60 Hz - Conectividad: Bluetooth & USB - Autonomía de la batería: > 8 horas - Certificación: ISO 10360-12 (hasta 3.2 m), ISO 10360-2 (por encima) - Conformidad CE
