Fresadora CNC M7 series

horizontalpara la aeronáutica

Visión general

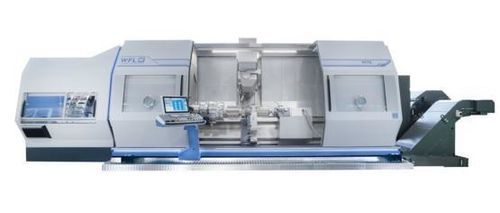

El M70 MILLTURN es un centro multitarea CNC de torneado‑fresado basado en el sistema modular WFL. El concepto de la máquina minimiza las distancias entre la pieza, la herramienta y las guías mientras maximiza las distancias entre las parejas de guías, logrando estabilidad y geometría óptimas. El almacén de herramientas de carga frontal ofrece un almacenamiento compacto y estable con acceso seguro.

Aspectos destacados

• Interfaces de herramienta modulares diseñadas para precisión y rigidez a largo plazo.
• La interfaz de herramienta estándar está dimensionada para fuerzas de avance elevadas.
• Capaz de perforación profunda altamente productiva y de varias tecnologías especiales de mecanizado.

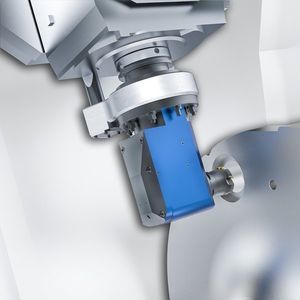

• El sistema de herramienta prism permite usar herramientas que superan las dimensiones estándar.
• Uso de portaprismas macizos y cambio automático de cabeza de corte con la barra de mandrinado WFL.
• Dos variantes de almacén (capacidades hasta 200 posiciones).

Datos técnicos (tabla)
Distancia nominal entre centros — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diámetro útil sobre carro superior — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
Potencia máx. husillo de torneado 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
Par máx. husillo de torneado 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Velocidad máx. husillo de torneado — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
Potencia máx. husillo de fresado 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
Par máx. husillo de fresado 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
Velocidad máx. husillo de fresado — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
Ángulo de giro eje B — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Recorrido Y — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
Recorrido X — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
Cono contrapunto — Tipo — M70: MK6 — M70‑G: -
Sistema de almacenamiento del almacén de herramientas — número — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
Control SIEMENS — Tipo — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

Especificaciones técnicas

• Distancias nominales disponibles: 1000, 2000, 3000, 4500, 6000, 8000 mm
• Diámetro útil sobre carro superior hasta 850 mm (según distancia entre centros)
• Potencias husillo torneado hasta 80 kW (variantes 40% / 100%)
• Par husillo torneado hasta 5860 Nm (dependiente del ciclo de servicio)
• Velocidades husillo torneado: 2400 / 1600 min-1 (según configuración)
• Potencia husillo fresado: 58 kW (40%) / 45 kW (100%) indicada
• Par husillo fresado: hasta 640 / 400 Nm (40% / 100%)
• Velocidades husillo fresado: 5000 / 8000 min-1
• Rango de giro eje B: 220° (-110° … +110°)
• Recorrido eje Y: 525 mm (-225 … +300)
• Recorrido eje X: 900 mm (-20 … +880)
• Cono contrapunto: MK6 (solo M70)
• Capacidades almacén de herramientas: 36 / 72 / 108 / 200 posiciones
• Control estándar: SIEMENS SINUMERIK ONE
