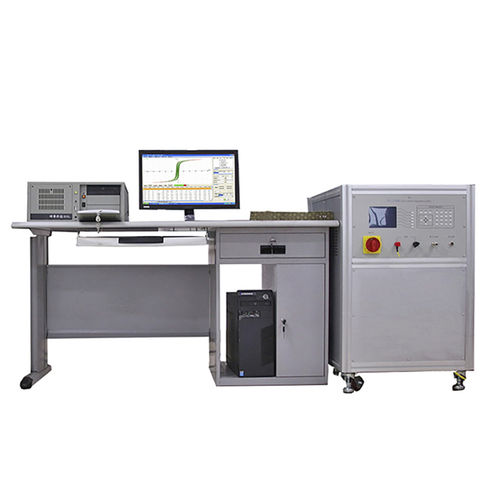

Dispositivo de medición de potencia DX-2012M

de corrientede corriente alternade campo magnético

El dispositivo de medición de materiales de acero al silicio DX-2012M es adecuado para medir diversos materiales de acero al silicio laminados en caliente, laminados en frío orientados y no orientados, así como el núcleo del transformador de acero al silicio medido. Puede medir con precisión la inducción magnética Bm, la pérdida específica Ps, el bucle de histéresis y la curva de magnetización de CA de los materiales de acero al silicio en condiciones de frecuencia de potencia. El software de medición de Windows se aplica de forma sencilla. El producto cumple las normas nacionales chinas GB/T 3655-2000, GB/T 13789-92 y las normas internacionales IEC 404-2, IEC 60404-3 e IEC 60404-6. El control del ordenador y el muestreo A/D sustituyen a los tradicionales puente analógico, frecuencímetro, amperímetro, medidor de tensión y medidor de potencia, y todo el proceso de prueba se completa automáticamente. Características generales del gráfico de histéresis de CA (DX-2012M) 1. Variedades de muestras de prueba: laminado en caliente, laminado en frío materiales de acero al silicio, permalloy, amorfo y nm cristal. 2. Formas de muestra de prueba: muestras abiertas de cinta y viruta, anulares, de cierre E y U. 3. Las muestras de circuito abierto adoptan EpsteinSquare para formar un circuito magnético cerrado, y también pueden seleccionar permeámetro. La muestra de cierre puede someterse a medición directa del devanado, el transformador acabado también puede someterse a medición directa. 4. La muestra (núcleo de hierro), la bobina de magnetización (N1) y la bobina de medición (N2) forman un transformador sin carga. 5. La resistencia no inductiva está conectada al bucle de la bobina de magnetización para determinar la corriente de magnetización y la intensidad del campo magnético a través de la medición de la caída de presión en la resistencia no inductiva, el valor pico del campo magnético se puede bloquear a través de la retroalimentación digital y la precisión de bloqueo del campo magnético es del 0,5%.
