raccord droit : un guide technique
Technicien installant un raccord droit haute pression dans un collecteur hydraulique d'aéronef lors d'une opération de maintenance dans un hangar.

4 critères pour choisir vos raccords droits

Certification des matériaux de qualité aérospatiale

Doit garantir une traçabilité totale et une conformité de la composition chimique aux normes AS/EN afin de prévenir la corrosion galvanique dans les cellules d'aéronefs à cycle élevé.

Conformité à la pression nominale

Les raccords doivent maintenir l'intégrité de l'étanchéité sous des pointes de pression hydraulique extrêmes allant jusqu'à 345 bars (5 000 PSI) pour assurer la sécurité des commandes de vol.

Optimisation du rapport poids-résistance

Les ingénieurs privilégient le titane ou les alliages d'aluminium à haute résistance pour réduire la masse structurelle sans compromettre l'intégrité mécanique des systèmes de carburant.

Précision de l'interface de filetage

Un usinage précis selon les normes MS ou AN garantit des connexions étanches dans les environnements soumis à des vibrations de haute fréquence, typiques des compartiments de turboréacteurs.

Technologies disponibles et avantages

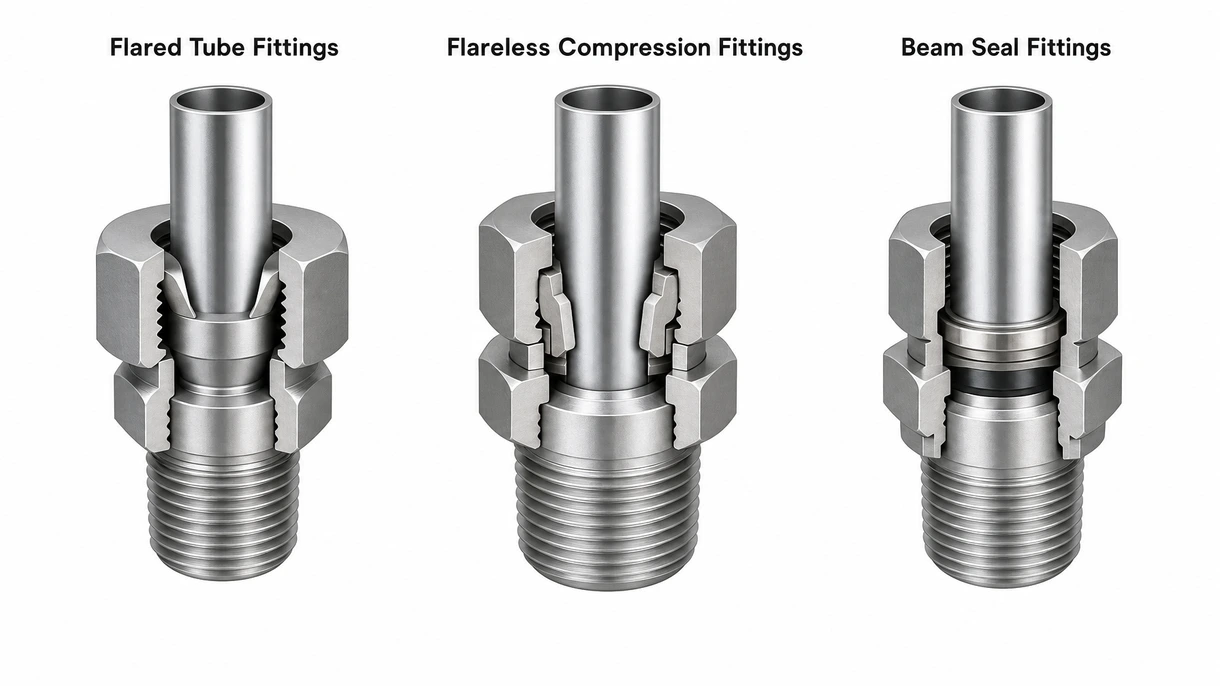

Raccords pour tubes évasés
Ceux-ci utilisent un écrou pour comprimer l'extrémité d'un tube à 37 degrés contre le cône du corps pour une étanchéité mécanique fiable. Ils offrent une grande fiabilité mais nécessitent un évasement précis du tube, ce qui peut introduire des contraintes de fatigue.
Raccords à compression sans évasement
Utilisant une bague à mordre pour saisir le tube, ces composants éliminent l'évasement et offrent une résistance aux vibrations. Ils permettent un assemblage plus rapide mais nécessitent un couple contrôlé pour éviter la déformation de la paroi du tube.
Raccords à joint élastique (Beam Seal)
Ces connecteurs sont dotés de joints élastiques métal sur métal pour la protection contre les fuites dans les systèmes à haute température. Ils offrent une stabilité thermique inégalée mais impliquent des coûts plus élevés et un alignement précis lors de l'installation.
Gros plan d'un raccord droit évasé en titane montrant les filetages de précision et le marquage AS9100 pour la traçabilité aérospatiale.

6 conseils d'experts

Privilégiez les fournisseurs certifiés AS9100 pour garantir la traçabilité des matériaux et le respect des normes strictes du système de gestion de la qualité aérospatiale.
Réalisez des essais de pression de rupture rigoureux sur des lots de prototypes pour valider les marges de sécurité théoriques par rapport aux contraintes opérationnelles réelles.
Standardisez l'utilisation d'alliages de titane pour les composants de drones sensibles au poids afin de maximiser la capacité de charge utile et d'améliorer l'autonomie de vol globale.
Sélectionnez des raccords dotés de joints toriques intégrés pour les systèmes de carburant à basse pression afin de simplifier la maintenance et de réduire les risques de fuites.
Évaluez le coût total du cycle de vie, y compris la main-d'œuvre d'installation et les intervalles de maintenance, plutôt que de vous concentrer uniquement sur le prix d'achat initial.
Vérifiez la certification technique pour garantir la conformité aux normes de sécurité locales et la durabilité à long terme.
