Testeur de câbles 6681

aéronautiqueportable

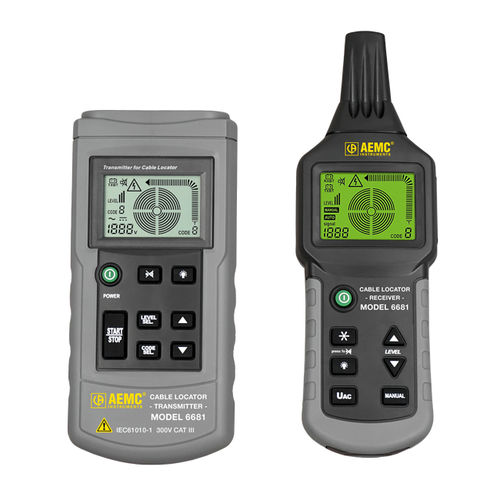

Le localisateur de câbles AEMC modèle 6681 détecte les câbles de télécommunications enterrés (dans le sol ou dans les murs), les câbles électriques et autres, ainsi que les tuyaux métalliques, lors de travaux de modification ou de maintenance sur des installations de catégorie III (ou inférieure), à des tensions de 300V (ou moins) par rapport à la terre. Le système peut localiser les circuits ouverts, les courts-circuits, suivre les câbles et localiser les fusibles ou les disjoncteurs. L'instrument est un système portable qui comprend un émetteur, un récepteur et des accessoires. L'émetteur et le récepteur sont tous deux dotés d'un grand écran LCD rétro-éclairé et de grandes touches. L'émetteur applique un courant alternatif modulé au circuit à localiser, ce qui crée un champ électrique alternatif proportionnel. L'émetteur est également un voltmètre CA/CC ; l'affichage de la tension mesurée est accompagné d'un symbole avertissant de la présence d'une tension. En outre, l'émetteur dispose d'une fonction d'autotest, indiquant une bonne transmission entre l'émetteur et le récepteur. L'émetteur et le récepteur sont tous deux équipés d'une lampe de poche qui aide l'opérateur à travailler dans des zones sombres et non éclairées. Le récepteur est équipé d'un capteur sensible qui génère un affichage proportionnel au champ électrique détecté. Les variations de ce signal, après décodage, traitement et mise en forme, permettent à l'utilisateur de déterminer l'emplacement des câbles et tuyaux souterrains et de détecter les défauts éventuels. Le récepteur comprend également un buzzer qui change de tonalité en fonction de l'intensité du signal détecté.
