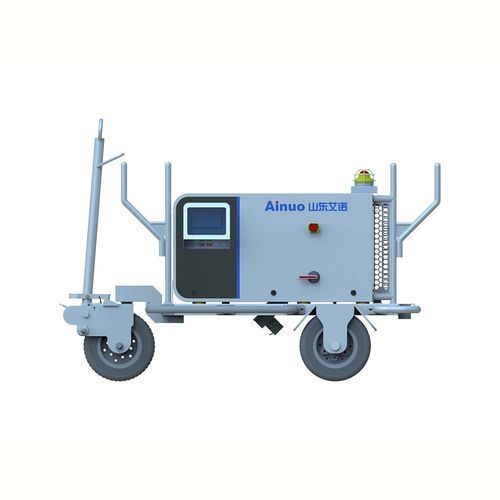

GPU électrique AN17(F) series

fixemobilemonté sur remorque

Présentation du produit
La série AN17(F) est une alimentation au sol à semi-conducteurs fournissant une tension intermédiaire 400 Hz de qualité pour les avions civils et militaires lors des opérations au sol (maintenance, démarrage moteurs et entretien des équipements embarqués). L'appareil utilise un contrôle purement numérique basé sur des processeurs FPGA haute performance et une topologie de redresseur innovante à 12 impulsions pour garantir une faible distorsion harmonique, une réponse dynamique rapide, un facteur de puissance et un rendement élevés, une pollution du réseau minimale et une grande fiabilité opérationnelle. Le boîtier est conforme aux exigences extérieures (IP55) et fonctionne de -40 °C à +60 °C. Par rapport à la génération précédente, l'AN17(F) offre environ 30 % de réduction de volume et une densité de puissance accrue. Plusieurs brevets d'invention confirment son avancée technologique.

Caractéristiques du produit

• Forte capacité de surcharge : supporte 4× la puissance nominale pendant 1 s.
• Qualité de forme d'onde élevée : contenu harmonique <2 %.
• Fonction d'interverrouillage de l'alimentation pour garantir une alimentation sécurisée de l'aéronef.
• Fonction « boîte noire » pour faciliter la maintenance et l'enregistrement des défauts.
• Température d'utilisation : -40 °C à +60 °C ; protection : IP55 (adapté à l'extérieur).
• Encombrement réduit, forte densité de puissance, poids diminué, haut rendement et faible niveau sonore.
• Plusieurs configurations : installation verticale, remorquée ou intégrée sur passerelle ; grande modularité et fiabilité.
• Redresseur 12 impulsions avancé : distorsion du courant d'entrée <5 %, facteur de puissance d'entrée >0,96.
• Compensation automatique de la chute de tension pour garantir une tension précise au niveau de l'aéronef.

Applications
Les unités simples de la série AN17 supportent une expansion en parallèle pour constituer des systèmes centralisés à haute capacité, associées à des armoires de distribution, des compensateurs de chute de tension et autres accessoires. Domaines d'application typiques : hangars de maintenance et pistes militaires accueillant plusieurs aéronefs ; les unités sont mises en parallèle via des armoires de distribution pour alimenter plusieurs positions avion, avec compensateurs de chute de tension par voie pour l'ajustement automatique du câble. Le système identifie automatiquement maître et esclave selon l'ordre de mise sous tension : l'unité alimentée en premier devient maître. La configuration intelligente démarre/arrête les unités en fonction de la charge ou du nombre d'avions. En cas de panne d'une unité, le système isole automatiquement l'unité défaillante sans affecter le fonctionnement des autres unités.

Caractéristiques techniques

• Modèle : AN17(F) Series
• Fréquence de sortie : 400 Hz (fréquence intermédiaire)
• Contrôle : contrôle purement numérique par processeurs FPGA haute performance
• Topologie du redresseur : redresseur 12 impulsions
• Capacité de surcharge : 4× la puissance nominale pendant 1 s
• Contenu harmonique de la sortie : <2 %
• Distorsion du courant d'entrée : <5 %
• Facteur de puissance d'entrée : >0,96
• Fonctions automatiques : interverrouillage d'alimentation, compensation automatique de chute de tension, identification maître/esclave automatique, démarrage/arrêt intelligent
• Plage de température de fonctionnement : -40 °C à +60 °C
• Indice de protection : IP55
• Conception : forte modularité ; options verticale / remorquée / intégrée sur passerelle ; supporte l'expansion en parallèle et les systèmes centralisés haute capacité
• Amélioration de volume : réduction d'environ 30 % par rapport à la génération précédente (densité de puissance accrue)
• Maintenance : enregistrement « boîte noire » et plusieurs brevets d'invention garantissant conception et fiabilité
