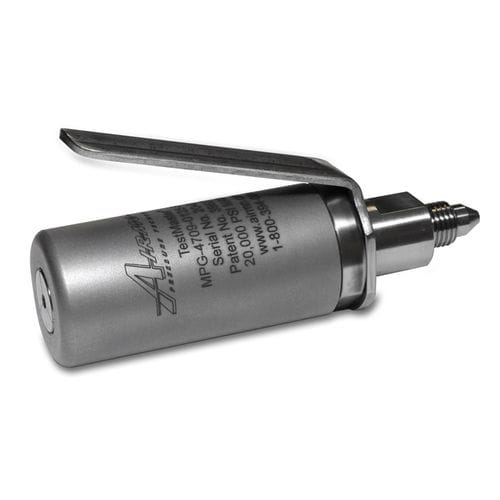

L'outil breveté TestMaster® Model MPG Series Medium Pressure Gas Test Tool est spécialement conçu pour saisir et assurer l'étanchéité des tubes à bouts lisses. La préhension de sécurité des mécanismes de serrage assure une prise constante et positive pendant tout cycle de travail ou d'opération. L'outil peut être utilisé avec une variété de gaz, y compris l'hélium, l'azote et l'hydrogène.
Les outils de la série MPG conviennent aux essais de pression, aux essais d'air sous l'eau et aux applications de nettoyage avec des pressions de travail allant jusqu'à 1 379 bars (20 000 psi), conformément aux spécifications militaires, nucléaires, automobiles et aérospatiales : API, ASTM, ASME, ISO, DIN et BS. La conception compacte et équilibrée est particulièrement adaptée aux zones de travail restreintes, telles que les lignes d'avion ou les systèmes de chauffage et de refroidissement.
L'outil de la série MPG prend en charge les tubes, tuyaux et raccords standard et métriques d'un diamètre extérieur de 0,125 à 3,00 pouces (3,2 mm à 76,5 mm). OD (3,2 mm à 76,2 mm OD) de diamètre.
Pression maximale : - Pressions de travail jusqu'à 1 379 bars (20 000 psi)
Plage de diamètre extérieur du tube : - de 0,125 po à 3,00 po (3,2 mm à 76,2 mm) de diamètre extérieur. OD
(3,2 mm à 76,2 mm OD)
Température : - -20° F à 160° F (-29° C à 71° C)
Services : - Hélium, azote, hydrogène
Vitesse : - Plein débit, pré-remplissage élevé
Prise et joint d'étanchéité de la pince : - Sur le diamètre extérieur du tube
Préhension : - Conception à pression compensée pour un fonctionnement sûr
Fonctionnement de l'outil : - Actionné par levier
Déblocage de la pince de serrage par levier : - Principe de verrouillage spécial de la pince de serrage : S'adapte aux tubes de longueur réduite
Butée interne de tube prédéterminée : - Ne nécessite aucune mesure
Pinces de serrage à faible marquage : - Empêche l'affaissement et l'endommagement de l'extrémité du tube
Tolérances d'extrémité de tube intégrées : - Ne nécessite pas d'extrémités coupées à l'équerre
Conception compacte et équilibrée : - Facilité d'utilisation dans les applications à espace limité
Construction : Usiné avec précision,
---
