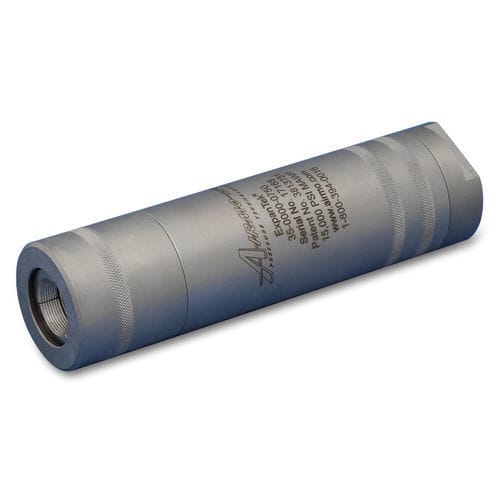

Évaseur de tuyaux hydraulique 35

pour l'industrie aéronautique

L'outil d'expansion de tubes breveté ExpanTek® série 35 est un outil usiné avec précision qui offre une grande polyvalence pour les applications d'hydro-expansion. L'outil est conçu pour l'expansion haute pression des tubes. L'utilisation de cet outil unique avec une source d'alimentation haute pression, telle que l'alimentation hydraulique ExpanTek® modèle HPS, permet de dilater rapidement les tubes des serpentins de chaudière, des serpentins de réfrigération et des assemblages tubulaires. L'outil de la série Model 35 est un raccord encliquetable adapté à l'hydro-expansion des tubes avec des tolérances de diamètre extérieur standard et une pression de service maximale de 1 034 bar (15 000 psi). Pour hydrodilater un tube, fixez l'outil de la série 35 avec les vannes de purge d'air automatiques NuQuip® en option à une extrémité du tube. Adaptez le deuxième outil de la série 35 à une ligne de service sous pression et glissez-le sur l'autre extrémité. Appuyez fermement les deux outils contre la butée interne. Lorsque la ligne de service est pressurisée à 3,45 bars (50 psi), les pinces de serrage sont activées pour une prise positive. Continuez à pressuriser le tube jusqu'à ce que la pression d'expansion soit atteinte. Veillez à ne pas dépasser la pression nominale maximale de l'outil. Une fois que le tube a été dilaté et que la pression de la ligne de service est tombée à 0 psi/bar, les pinces de serrage se libèrent automatiquement, ce qui permet de retirer rapidement les outils de la pièce à usiner. L'outil de la série 35 peut traiter des tubes et des raccords standard et métriques de 6,0 mm à 25,5 mm de diamètre extérieur. OD (6,0 mm à 25,4 mm OD). Pression maximale : - Pressions de travail jusqu'à 15 000 psi (1 034 bar) Plage de diamètre extérieur du tube : - 0,24 in. à 1,00 in. OD (6,0 mm à 25,4 mm de diamètre extérieur) Température : - 0° C à 49° C (32° F à 120° F) Services : - Eau, huile et autres liquides sur demande Prise de pince : - Sur le diamètre extérieur du tube
