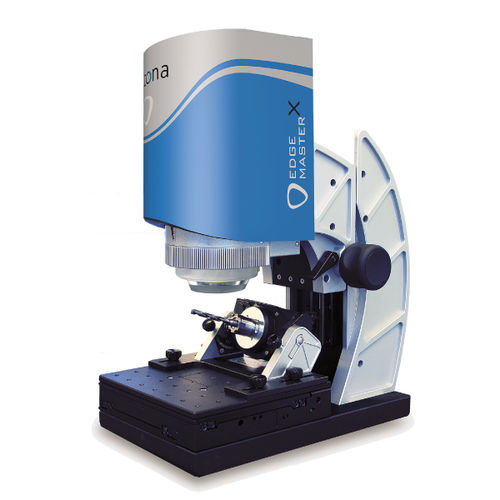

Machine de mesure tridimensionnelle optique EdgeMasterX

pour l'aéronautique3D

Le EdgeMasterX est issu de la gamme des produits Alicona pour la mesure optique automatisée haute résolution d’outils coupants. C’est un système de mesure automatisé d’arête de coupe pour le contrôle qualité en production des forets, des fraises et autres outils cylindriques. Plus précisément, le EdgeMasterX permet la mesure des arêtes multiples en automatique. Lorsqu’il est utilisé en combinaison avec son unité de rotation, le système permet la mesure de plusieurs arêtes de coupe en un seul cycle de mesure, même sur les arêtes chanfreinées. Les écarts de forme par rapport à un fichier CAO ou à une géométrie de référence, sont indiquées par un indicateur coloré de conformité ou de non-conformité. Les mesures sont lancées par un simple clic sur un bouton, ce qui permet d’éviter toute influence opérateur sur la mesure. Du détail dans les mesures Avec des fichiers de données 3D pouvant comporter jusqu’à 500 millions de points, les systèmes Alicona sont capables de fournir des fichiers de mesure comportant une quantité impressionnante de détails. La grande densité de points de la Variation Focale permet aux opérateurs d’obtenir systématiquement des résolutions verticale et latérale très fines, même sur des volumes de mesure importants, rendant possible l’obtention de mesures raccordées sur des rayons de faible dimension, des angles et des rugosités localisés sur des zones difficiles d’accès. Flancs abrupts L’utilisation d’éclairages homogènes et modulables qui répartissent la lumière sur l’ensemble de la zone à mesurer, permet de numériser les géométries complexes.
