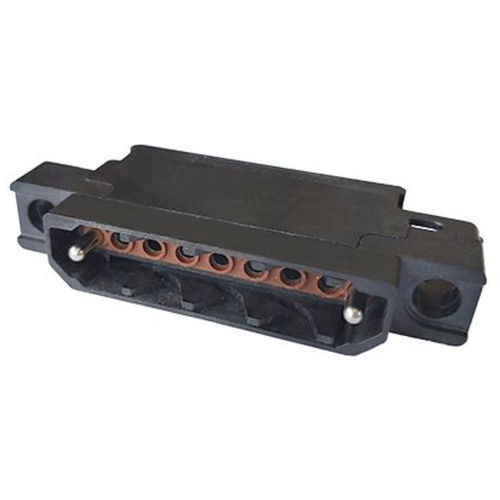

Connecteur de données 1900 Elio®

pour aéronefrectangulairemâle

Statut Reach : Non conforme Statut RoHS : Non conforme Statut d'obsolescence : Actif Norme : ABS1696 Référence normative : ABS1696P01-00 Description La série 1900 Elio® est dérivée des connecteurs EN3545. Connecteur rectangulaire composite offrant 36 possibilités de détrompage. Il existe en version 7 terminaisons optiques Elio® pour des applications aérospatiales. Caractéristiques clés Normalisé ABS1696 Dérivés des connecteurs EN3545 Composite léger Pour 7 terminaisons optiques Elio® 36 positions de détrompage Mécanique Matière isolant/insert - Silicone Rétention des contacts - 11 daN Endurance (en nombre de cycles) - 500 Vibrations - Type - Sinusoidale Vibrations - Fréquence - De 10 à 3000 Vibrations - Amplitude - 20 g Vibrations - Durée - 12 h Chocs - Type - Demi sinus Chocs - Amplitude - 30 g Chocs - Durée - 3 ms Charge statique - 30 daN Climatique Température d'utilisation mini - -55 °C Température d'utilisation maxi - 125 °C Brouillard salin - 48 h Résistance aux fluides - Tenue à l'aspersion - Carburant, Fluides hydrauliques, Fluides de nettoyage, Fluides de dégivrage, Liquides de refroidissement Optique Perte d'insertion ( à) - 20 dB Comportement Feu / Fumée Comportement Feu / Fumée - ABD 0031, EN2591-317 Masse Masse - 0 g
