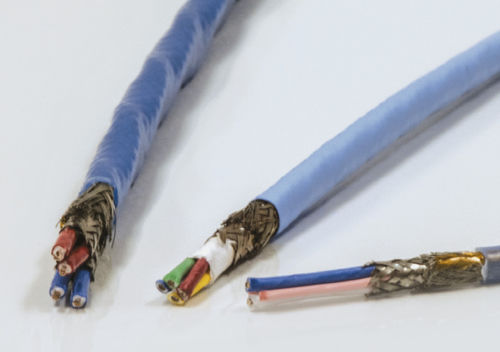

Câble pour avion NETflight® series

de donnéesen Tquadrax

Les câbles Ethernet 100 Base-T NETflight® à construction quadruple sont dotés de notre diélectrique avancé LTE en PTFE expansé extrudé pour une vitesse de propagation accrue. Idéal pour une gamme d'applications Ethernet à haut débit Petite taille, léger Bonne flexibilité pour les applications à rayon de courbure réduit Prise en charge des applications Ethernet 10/100 Base-T, ARINC 629 & 664, et Catégorie 5e sur des distances définies Fournit des performances stables sur une large bande passante jusqu'à 100 MHz Le blindage amélioré permet une utilisation dans des environnements EMI sévères Température de fonctionnement étendue de -55°C à 200ºC Excellente résistance aux fluides de l'avion Répondent aux exigences d'inflammabilité de la FAR 25.853 Répondent aux exigences de Boeing et Airbus en matière de fumée et de toxicité Taille AWG du conducteur - 26 - 24 - 22 Matériau du conducteur - SCCA - SCCA - SCC Diamètre du conducteur (in.) - 0,0190 - 0,0233 - 0,0295 Matériau de l'isolation - PTFE - PTFE - PTFE Diamètre de l'isolation (in.) - 0.044 - 0.054 - 0.069 Taille AWG du conducteur - 26 - 24 - 22 Diamètre du câble (in.) - 0.132 - 0.145 - 0.180 Poids du câble (lbs/1000ft) - 15.0 - 18.0 - 26.0 Impédance± 10%(Ω ) - 100 - 100 - 100 Capacité (pF/ft) - 13 - 13 - 13 Vitesse de propagation - 80% - 80% - 80% Atténuation maximale à 100MHz (dB/100ft) - 8.5/9.9 - 6.6/7.7 - 5.8/6.7 Min. RL - 19.0 - 19.0 - 19.0
