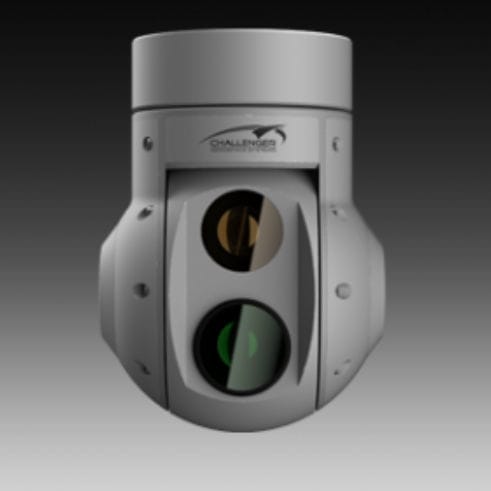

Gimbal 2 axes EXSS-170

pour droneavec zoomavec caméra

Système de cardan 2 axes avec entraînement à couple direct à large bande passante Caméra vidéo lumière du jour * PANASONIC GP-MH330 Champ de vision de la caméra lumière du jour horizontal - 65,1° à 2,3°vertical - 38,4° à 1,4° Éclairage minimum 0,4 lx (couleur), 0,03 lx (N/B) Noyau imageur infrarouge * TC 640, module non refroidi avec obturateur Objectif de l'imageur infrarouge 50 mm atermoyé Champ de vision de l'imageur infrarouge 18° x 14° Pan/Tilt illimité - bague collectrice sur les deux axes Vitesse de pivotement maximale Jusqu'à 300 °/sec Résolution de la position de rétroaction * 0,072° ou 1,25 mRad Déstabilisation Moins de 50 uRad (1σ) Interface de contrôle 1x RS232, 1x RS232 auxiliaire, jusqu'à 3x GPIO avec des niveaux de 3,3V pour le contrôle de dispositifs externes, comme la commutation vidéo, le contrôle mécanique du déploiement du cardan, etc. Sortie vidéo Caméra lumière du jour - 1x composante Y Pb Pr jusqu'à 1080i ou ITU472-3 (PAL)Imageur infrarouge - 1x ITU472-3 (PAL) Les deux signaux (lumière du jour et IR) sont disponibles en même temps sur le connecteur externe (c'est-à-dire qu'il n'y a pas de commutation vidéo à l'intérieur de la rotule) Poids 3,5 kg Tension de fonctionnement 24-30 V Puissance Moins de 20 W Interface de contrôle RS232, 115200 bps, 8N1, protocole binaire propriétaire Connecteur externe * PC10TB, ou personnalisé Description de l'appareil L'EXSS-170 est un système à cardan gyrostabilisé, contenant une caméra jour FULL HD avec un zoom optique 30x, et un imageur infrarouge avec une résolution de 640*480. le cardan gyrostabilisé à 2 axes est spécialement conçu pour des applications sur différents types de véhicules aériens sans pilote, à voilure fixe ou tournante. Toute l'électronique de contrôle, nécessaire au fonctionnement du cardan, est intégrée dans la coque de l'unité. La plate-forme est contrôlée par des moteurs à couple direct sans noyau, à large bande passante, conçus à cet effet, avec un entraînement sans engrenage,
