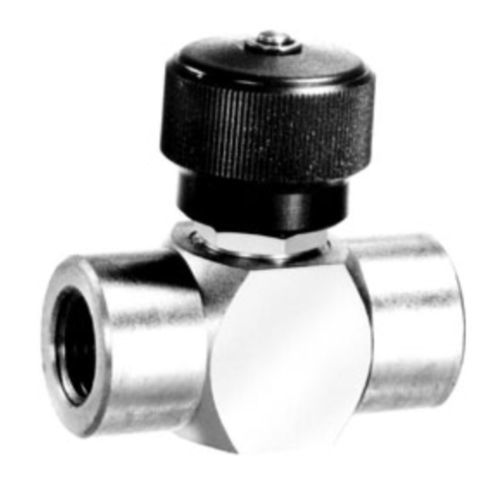

Vanne pour carburant 9400 series

d'arrêtde contrôle de débitdoseuse

- Fermeture étanche - Aucune fuite de la tige - Chute de pression minimale - Poignées à code couleur - Ouverture et fermeture sans effort - Poignée à bouton ou à bascule - Montage sur panneau - Tige de comptage - Taille compacte - Raccords pour tubes et instruments Données techniques Matériaux de construction du corps Laiton ou acier inoxydable 316 Matériaux des sièges Buna N, Néoprène, Téflon® ou Viton® En fonction du matériau du joint torique, voir "Comment commander". Fermé L'étanchéité est obtenue en engageant une tige usinée avec précision dans un siège captif en nylon. Le siège ne peut pas être endommagé par la contre-pression. L'épaulement, sur une tige en acier inoxydable, s'appuie sur une rondelle en métal qui, à son tour, est poussée contre un siège en nylon résilient et non écaillé pour assurer un joint étanche contre la tige. Contrôle fin du débit Aucun débit ne se produit pendant la première fraction de tour de la poignée. Le contrôle précis du débit commence lorsque la tige est retirée et se poursuit sur la partie conique de 2° de la tige jusqu'à ce que la poignée ait été tournée d'environ deux tours dans le sens de l'ouverture. Contrôle du débit non critique Au fur et à mesure que la tige est retirée, le débit se poursuit sur la partie conique de 10° de la tige jusqu'à l'ouverture complète jusqu'à ce que l'ouverture totale soit atteinte. Ouverture totale La course de la tige au-delà de la position d'ouverture totale est empêchée par une butée métallique solide et positive. La poignée ne peut pas être dévissée par inadvertance. Le joint torique qui entoure la tige empêche les fuites externes. Les filetages de la tige sont isolés du circuit d'écoulement pour permettre une lubrification à vie et éviter toute contamination du fluide.
