Vidéo-extensomètre RTSS

pour l'essai des matériauxpour l'industrie aéronautique

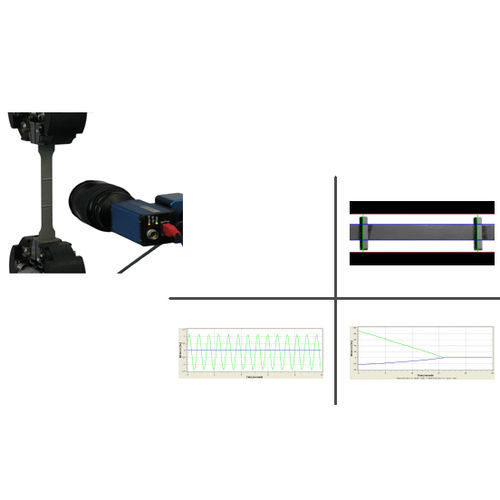

Le vidéo-extensomètre permet de mesurer les déformations longitudinales et transversales lors d'essais de matériaux (par exemple, essais de traction ou de compression). D'autres modules d'analyse pour la détermination de la longueur des fissures (par exemple, essais à long terme) et des zones de fissures (par exemple, collages) sont disponibles. Une large gamme d'applications Le vidéo-extensomètre RTSS est parfaitement adapté à la détermination des propriétés des matériaux dans les essais de traction. La déformation de l'échantillon est mesurée sans contact. Les propriétés telles que les courbes contrainte-déformation, le module E et le coefficient de Poisson sont déterminées. Avantages du vidéo-extensomètre RTSS Sans contact et basé sur une caméra Des déformations de 20µm/m à plus de 1000% peuvent être mesurées Taille d'échantillon flexible de quelques mm à quelques m Mise en place rapide et marquage facile de l'échantillon Adapté à toutes les machines d'essai Peut être utilisé sur tous les matériaux Options RTSS_HR : - Videoextensomètre haute résolution pour les essais de traction quasi statiques. La précision de mesure de la déformation est de 20µstrains (=20µm/m) RTSS_HS : - Vidéo-extensomètre rapide. Grâce à sa vitesse de mesure élevée, le videoextensomètre peut être utilisé pour des applications dynamiques (p. ex. hydro-pulseur) et pour le contrôle de processus rapides. Système multi-caméras : - + Mesure simultanée de différents côtés de l'échantillon. + Combinaison d'un petit et d'un grand champ de vision -> Mesure de haute précision du module E et mesure de la courbe force-déformation complète. + Configuration stéréo : Deux caméras à une distance définie mesurent chacune avec un petit champ de vision un marqueur -> Haute précision pour les matériaux rigides. Autres caractéristiques Sans contact - pas de fixation d'un capteur mécanique sur l'échantillon Mesure de la déformation à la rupture
