Corrélateur numérique TestDIC

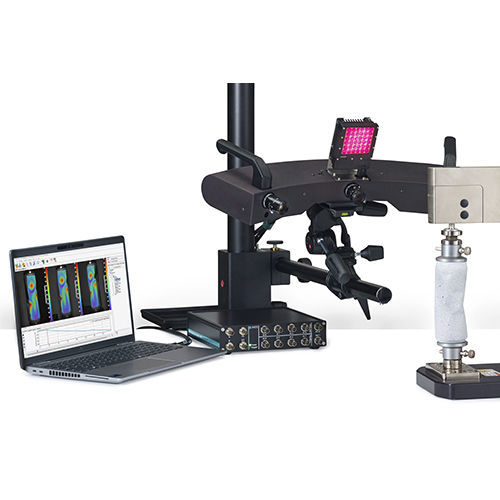

Le TestDIC est un système DIC à 3 caméras fixes qui peut être utilisé pour.. ; tous les types d'essais (quasi) statiques, y compris la traction uniaxiale, la compression, le cisaillement, la flexion, le FLC, le renflement et la traction biaxiale. les essais de charge oscillatoire (c'est-à-dire cycliques, de fatigue et de mécanique des fractures), l'analyse des vibrations (fréquence d'excitation <20 Hz), et analyse du mouvement (vitesse de l'objet testé <0,3 m/s) Le TestDIC est un système "fixe", dans lequel les caméras sont montées de manière permanente dans l'unité du système et les objectifs (standard) sont fournis pré-réglés (à la fois en termes de mise au point et d'ouverture). L'avantage de l'utilisation du TestDIC est qu'aucun réglage des caméras et/ou des objectifs n'est nécessaire pour un test donné. En outre, l'étalonnage de la projection ne doit pas être effectué à chaque fois, avant l'utilisation d'une nouvelle configuration de test - puisque la configuration de test DIC reste inchangée. Le TestDIC est conçu pour mesurer un champ de vision (H x V) de 25 x 20 cm avec les objectifs standard fournis de f= 16 mm. Deux pointeurs laser sont incorporés dans le TestDIC pour aider l'utilisateur à régler la distance correcte à l'objet (DtO), qui est fixée à 50 cm. Au point d'intersection (croisement) entre les deux pointeurs laser, la distance et le point de mise au point corrects ont été réglés.
