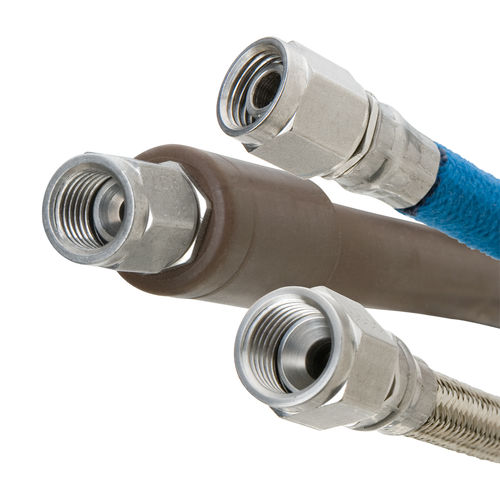

Tuyau flexible hydraulique AE246

en acieren siliconeen PTFE

Les tuyaux flexibles de la série AE246 d'Eaton fonctionnent à une pression nominale allant jusqu'à 3 000 psi pour les fluides hydrauliques. La conception de nos tuyaux flexibles et robustes est bien adaptée aux systèmes soumis à des mouvements et à des vibrations et facilite l'entretien et la connexion/déconnexion. Les tuyaux sont dotés d'une âme intérieure en PTFE à alésage lisse, renforcée par des tresses en fil d'acier inoxydable. Les tuyaux peuvent être dotés d'une protection intégrale en silicone moulé et d'un manchon en fibre résistant au frottement. Le tuyau AE246 est conforme aux exigences des normes AS1339. 1. Objectif Ce manuel fournit des instructions spécifiques pour l'entretien et la révision des flexibles Aeroquip d'Eaton en polytétrafluoroéthylène (PTFE) haute pression. L'usine Eaton de Jackson, Michigan, fabrique les produits Aeroquip (numéro de code fédéral 00624). Le manuel est divisé en trois domaines de maintenance afin de permettre à chaque groupe de maintenance d'effectuer son service dans une séquence de sections. Le premier domaine, après "Introduction" et "Identification" qui sont communs à tous les niveaux, contient les procédures d'entretien et de révision des flexibles retirés du service (sections III à VIII). La deuxième partie fournit des instructions d'entretien et de remplacement pour les flexibles en service (sections IX à X). La dernière partie du manuel est consacrée spécifiquement à l'inspection, au stockage et à l'élimination des flexibles (sections XI à XIV). 2. Champ d'application Les tuyaux fabriqués conformément à ce manuel sont conformes aux exigences des spécifications MIL-H-38360 et AS1339 et peuvent être utilisés dans des systèmes hydrauliques et pneumatiques à haute température et à 3 000 psi.
