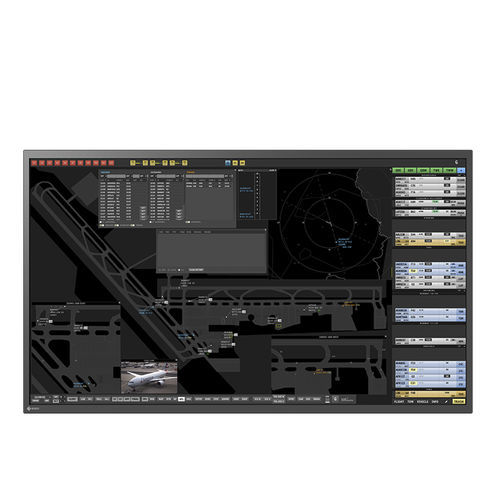

Écran pour contrôle aérien à LED RP3226

3840 x 2160

Présentation
Le Raptor RP3226 est un écran 32" destiné aux tours de contrôle et aux opérations de tour à distance, offrant une définition 4K UHD sur dalle IPS pour de larges angles de vision. Versions standard, tactile, haute luminosité et SwitchLink disponibles pour les environnements ATC critiques.

Caractéristiques clés

• Résolution 4K UHD (3840×2160) pour la surveillance des flux radar, données de vol et images vidéo de tour à distance.
• Large plage de luminosité et fort contraste : standard 5–490 cd/m², option haute luminosité jusqu'à 800 cd/m² ; modèles tactiles jusqu'à 760 cd/m².
• Option écran tactile PCAP avec multi-touch 10 points, compatible doigt et stylet.
• Option SwitchLink pour partage interne clavier/souris entre systèmes ; supporte jusqu'à 6 sources vidéo.
• Fonctions Picture-by-Picture (PbyP) et Picture-in-Picture (PiP) pour supervision multi-sources.
• Installation flexible : intégration plate, inclinée ou verticale ; compatible VESA ; pied de bureau en option.
• Boîtier en aluminium de qualité industrielle, vitrage de protection antireflet en option, fonctionnement sans ventilateur et alimentation intégrée pour une intégration fiable 24/7.
• Profil et bordures réduits et masse diminuée pour postes ATC denses (standard ~7,9 kg ; tactile ~11 kg).

SwitchLink (Commutation intégrée)
SwitchLink permet la commutation transparente du clavier et de la souris entre systèmes connectés. La commutation par souris change l'entrée en déplaçant le curseur entre écrans ; la commutation par raccourci clavier transfère le contrôle USB via une touche définie. Prise en charge de configurations multi-écrans gérées par un seul clavier/souris et jusqu'à six sources vidéo.

Variation écran tactile
Les modèles tactiles PCAP acceptent les gestes multi-touch, bénéficient d'un traitement anti-reflet/anti-éblouissement et d'une dureté de surface adaptée aux environnements opérationnels. La communication tactile utilise le protocole USB compatible avec les systèmes d'exploitation courants.

Installation et positionnement flexibles
Le RP3226 peut être installé à plat (intégration pour flux tactiles), incliné ou verticalement et fonctionne en mode paysage et portrait grâce à une conception interne et d'évacuation thermique adaptée. La surface totalement plane concerne les variantes tactiles.

Durabilité et fiabilité
Le boîtier aluminium léger réduit la charge sur les supports ; le verre de protection en option protège contre les rayures et le contact avec des outils tout en conservant la clarté d'image. L'absence de ventilateur et l'alimentation intégrée limitent la chaleur et les câbles. Conçu pour un fonctionnement continu 24/7 en contexte ATC mission-critical.

Remarques

• Les images d'écran utilisées à titre d'illustration proviennent de tiers lorsque indiqué.
• Variantes : Standard, Tactile, Haute luminosité, SwitchLink.

Caractéristiques techniques

• Variantes : Standard, Tactile, Haute luminosité, SwitchLink
• Type de dalle : IPS
• Rétroéclairage : LED
• Taille d'écran : 32" (812,8 mm)
• Résolution native : 3840 x 2160 (16:9)
• Zone visible (L x H) : 708,5 x 398,5 mm
• Pitch pixel : 0,185 x 0,185 mm
• Couleurs affichées : 16,77 millions
• Angles de vision (H / V) : 178° / 178°
• Luminosité (typique) : Standard 5–490 cd/m² ; Tactile 5–760 cd/m² ; Haute luminosité 5–800 cd/m²
• Contraste (typique) : 1800:1
• Temps de réponse (typique) : 8 ms
• Écran tactile (option) : Projected Capacitive (PCAP), 10 points, dureté 7H
• Entrées vidéo : DisplayPort ×2, HDMI ×2
• USB : Upstream USB 2.0 Type-B ; Downstream USB 2.0 Type-A ×2
• Haut-parleurs : 1.0 W + 1.0 W ; Sortie audio : prise casque
• Alimentation : AC 100–240 V, 50–60 Hz
• Consommation typique : 38 W (Standard, 150 cd/m²) ; 60 W (Haute luminosité/Tactile, 150 cd/m²)
• Consommation maximale : 63 W (Standard, luminosité max + USB) ; 120 W (Haute luminosité/Tactile, luminosité max + USB)
• Fonctions : Stabilisation de luminosité, OSD langues (anglais/allemand/espagnol), Communication : RS-232C/USB/RJ-45, SNMP
• Dimensions (L x H x P sans pied) : 732,6 x 430,6 x 65,5 mm (Standard) ; 745 x 453 x 66,5 mm (Tactile)
• Masse nette : 7,9 kg (Standard) ; 11 kg (Tactile)
• Fixation VESA : 200 x 100 mm
• Température de fonctionnement : 0–35 °C ; Humidité : 15–80% sans condensation ; Température de stockage : -20–56 °C
• Indice de protection : IP40 (avant) ; IP20 (arrière)
• Certifications : CE, cTUVus, FCC-B, ICES, WEEE
• Dessin d'encombrement : disponible en PDF (RP3226)
