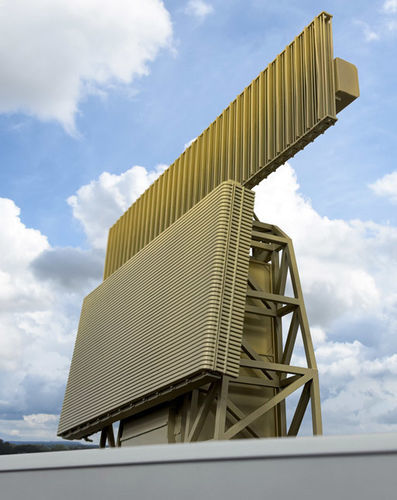

Radar de surveillance RL-3000

secondairede détectionMode S

Aperçu produit Le RL-3000 est un radar de surveillance aérienne 3D longue portée défini par logiciel, fournissant une surveillance tridimensionnelle et une vision situationnelle complète de l'espace aérien. Le système surveille en continu l'espace aérien et détecte/classifie des cibles avec des sections efficaces radar (RCS) et des vitesses variées. Son architecture modulaire entièrement numérique et ses algorithmes avancés permettent le traitement massif de données et la suppression adaptative des interférences sol/mer. Le radar peut être étendu par un MSSR/Mode S ou un interrogeur IFF.

Caractéristiques principales

• Capteur PSR 3D à semi-conducteurs avancé, extension MSSR en option
• Antenne AESA avec faisceaux empilés en élévation
• Technologie d'émission GaN
• Architecture SDR entièrement numérique avec modules T/R distribués
• Puissance crête: 70 kW (PSR)
• Modes d'exploitation programmables et agilité fréquentielle
• Diagnostics BITE jusqu'au niveau LRU; diagnostics et contrôle locaux et distants
• Contre-mesures électroniques (ECCM)
• Bande passante d'exploitation: 2,9–3,1 GHz

Performance et disponibilité Disponibilité opérationnelle > 99%
MTBCF > 3 500 heures
MTTR < 45 min.
Maintenance préventive ≈ 60 heures/an

Sorties de données

• Standard: ASTERIX Cat 048/034
• Météo: ASTERIX Cat 008/009

Configuration, installation et intégration

• Installation autonome
• Installation autonome étendue avec MSSR/IFF et ELDIS GCI (ERDIS)
• Intégration simple aux réseaux nationaux de surveillance de l'espace aérien
• Adaptation aux systèmes nationaux de commandement et contrôle existants

Paramètres de base Fréquence d'exploitation: bande S (NATO E/F)
Portée instrumentée: 240 NM
Altitude de détection instrumentée: jusqu'à 100 000 ft
Couverture en élévation: 25°
Taux de rafraîchissement: sélectionnable (6–10 s)

Spécifications techniques

• Bande passante d'exploitation: 2,9–3,1 GHz
• Antenne: AESA avec faisceaux empilés en élévation
• Transmetteur: modules T/R GaN
• Architecture: radar entièrement numérique, défini par logiciel (SDR) à architecture modulaire
• Diagnostics: BITE jusqu'au niveau LRU; diagnostics locaux et distants automatiques (système manuel optionnel)
• ECCM: agilité fréquentielle et fonctionnalités de contre-contre-mesures
• Extensions: options MSSR / Mode S et interrogeur IFF
• Sorties de données: ASTERIX Cat 048/034 (standard), ASTERIX Cat 008/009 (météo)
• Fiabilité: disponibilité >99%, MTBCF >3 500 h, MTTR <45 min, maintenance préventive ~60 h/an
• Installation: autonome ou intégrée (MSSR/IFF, ERDIS GCI), adaptable aux systèmes C2 nationaux
