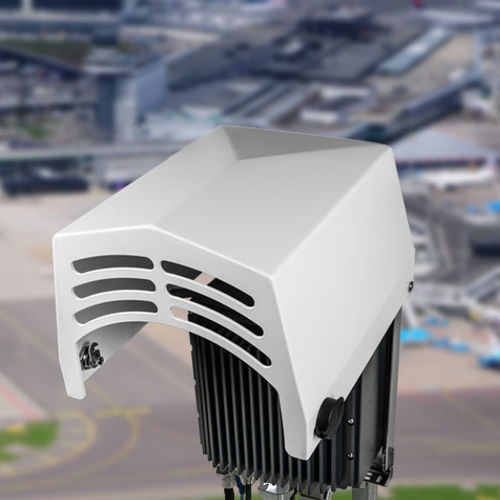

ADS-B récepteur MSS-5

pour le trafic aérienmétéorologiquepour aéroport

Vue d'ensemble
MSS-5 est la 5e génération du Système de Surveillance par Multilatération (MSS) conçu pour la gestion du trafic aérien, combinant multilateration et technologies ADS-B éprouvées. Le système fournit une localisation, un suivi et une identification en temps réel et de haute précision de toutes les cibles équipées de transpondeur sur la surface aéroportuaire, en zone TMA et en route. Il fonctionne par tous les temps et convient à tous les profils de terrain.

Principaux enjeux

• Densité du trafic
• Déployabilité
• Synchronisation temporelle
• Sûreté de fonctionnement
• Sécurité

Solutions et cas d'utilisation (surveillance Gate to Gate)

• MLAT (Surveillance surface) : la multilateration de surface MSS-5 assure la surveillance au sol et des abords immédiats de l'aéroport.
• WAM (Wide Area Multilateration) : la multilateration large zone fournit une surveillance fiable et très précise pour les zones TMA et en-route, adaptée aux terrains difficiles.
• ADS-B : MSS-5 décode les signaux ADS-B selon les normes applicables et peut être configuré en réseau autonome de stations sol ADS-B redondantes avec sortie ASTERIX ou comme réseau de récepteurs ADS-B fusionnés en une station de traitement centrale pour fournir une piste ADS-B unique.
• PRM (Parallel Runway Monitoring) : la précision et la fiabilité permettent des approches sécurisées sur pistes parallèles dans les aéroports à fort trafic.
• HMU (Height Monitoring Unit) : MSS-5 fournit l'élément de mesure pour un HMU et, avec le système de traitement, contribue à réduire la séparation verticale minimale à 1000 ft (RVSM).
• VTS (Vehicle Tracking System) : combiné à SQUID, MSS-5 constitue un système de suivi des véhicules pour améliorer la sécurité du trafic aéroportuaire et l'efficacité des opérations.

5 caractéristiques clés

• Conformité aux normes 2020+
• Sortie de données double station : format ASTERIX et MLAT brut
• Solution modulaire évolutive pour un déploiement flexible, mât levé ou abaissé
• Fonctionnement par tous les temps — adapté à tous climats et terrains
• Synchronisation GNSS mondiale (GPS, GLONASS, GALILEO, BEIDOU)

Spécifications de base
Type de système : Système de surveillance par multilateration
Nombre de canaux d'entrée par station : 2
Types de cibles : Mode A/C, Mode S, DO-260C
Température de fonctionnement : -40°C à +60°C
Humidité relative : jusqu'à 100%
Sortie station : format ASTERIX et MLAT brut
PoE : 4x60 W
Modulation : PAM, PPM, Phase Overlay PSK, MSK
Baies : extérieures (IP65) et intérieures

5 enjeux & solutions MSS-5 (résumé)
DENSITÉ DU TRAFIC : malgré des fluctuations, la densité augmente ; une nouvelle couche ATM pour les UAS est attendue.
Solutions MSS-5 :

• Norme DO-260C
• Phase Overlay prête

DÉPLOYABILITÉ : nécessité d'une solution simple tout-en-un pour un déploiement rapide et un support cycle de vie.
Solutions MSS-5 :

• Solution 2 modules : 1 module récepteur + 1 module d'alimentation
• Petit, léger et compact
• Déploiement facile, mât levé

SYNCHRONISATION TEMPORELLE : les systèmes multistatiques doivent être synchronisés sur plusieurs sources.
Solutions MSS-5 :

• GPS, GLONASS, GALILEO, BEIDOU
• Synchronisation alternative

SÛRETÉ : performance précise et fiable 24/7 exigée.
Solutions MSS-5 :

• Contrôle à distance et mises à jour
• Conformité aux standards Eurocae

SÉCURITÉ : la surveillance fait partie des infrastructures critiques ; des normes élevées s'appliquent.
Solutions MSS-5 :

• Surveillance de sécurité Quido
• Module récepteur basé Linux

Architecture
Module récepteur – 5 en 1 : 2 modules récepteurs (RXU), 2 modules de supervision site (SMU) et 1 module de traitement (RPU).
Module d'alimentation – 5 en 1 : Alimentation standard, alimentation PoE, module de supervision sécurité, module de supervision sûreté, switch intégré.

Caractéristiques techniques

• Produit : système de surveillance MSS-5 multilateration et ADS-B
• Type de système : Système de surveillance par multilateration
• Cibles supportées : Mode A/C, Mode S, DO-260C
• Canaux d'entrée par station : 2
• Plage de température de fonctionnement : -40°C à +60°C
• Humidité relative : jusqu'à 100%
• Sorties station : ASTERIX et MLAT brut
• Capacité PoE : 4x60 W
• Modulations supportées : PAM, PPM, Phase Overlay PSK, MSK
• Baies : extérieures (IP65) et options intérieures
• Synchronisation GNSS : GPS, GLONASS, GALILEO, BEIDOU (supporte synchronisation alternative)
• Déploiement modulaire : solution 2 modules (récepteur + alimentation), adaptable mât levé/baissé
• Sécurité : surveillance Quido ; module récepteur sous Linux
• Normes : préparation 2020+ et conformité Eurocae
