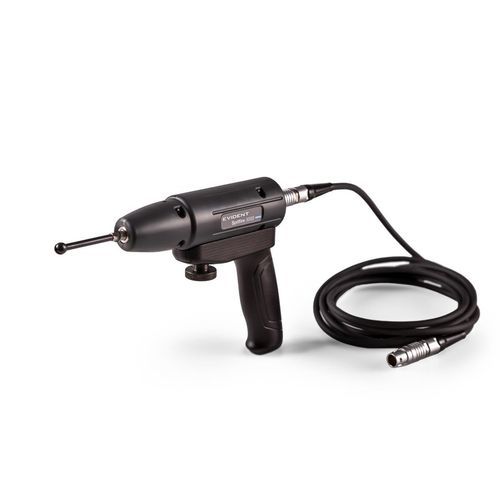

Détecteur de défauts à courant de Foucault Spitfire 3000 Scanner

portablepour l'aérospatialepour pièce aéronautique

Présentation du produit
Scanners rotatifs portables pour alésages de fixation, conçus pour fonctionner avec les détecteurs de défauts par courant de Foucault NORTEC™. Adaptés à la maintenance structurelle aéronautique, ils offrent des essais à grande vitesse et haute fréquence pour une détection rapide et reproductible des défauts sur alliages ferreux et non ferreux.

Principales caractéristiques

• Plage de vitesse 600–3000 tr/min pour des données haute résolution et des balayages plus rapides
• Alarme LED signalant les défauts détectés pour réduire les omissions lors de scans rapides
• Fonctionnement haute fréquence (jusqu'à 6 MHz) pour détecter des défauts plus petits
• Fort couple en entraînement direct pour une rotation rapide des grosses sondes (Spitfire 3000)

Compatibilité et intégration système
Les scanners s'adaptent aux techniques de courant de Foucault existantes, aux détecteurs NORTEC™ et aux sondes pour une intégration fluide dans les procédures de maintenance.

• Compatibles avec les détecteurs NORTEC™ équipés des options scanner et double fréquence
• Types de connecteurs : Fischer 4 broches et LEMO
• Conçus pour sondes différentielles en réflexion (autres types de bobines disponibles sur demande)
• Disponibles en sondes individuelles ou en kits pour une trousse d'inspection complète

Conceptions portables ergonomiques
Scanners portables disponibles en versions à angle droit ou à poignée ergonomique pour améliorer le confort et la productivité lors des inspections aéronautiques.

• Légers, utilisation à une main pour plus d'efficacité
• Direction de balayage flexible pour accéder aux zones confinées
• Poignée ergonomique antidérapante pour une utilisation prolongée (Spitfire 3000)

Applications
Convient pour l'inspection d'alliages ferreux et non ferreux dans de nombreuses applications aéronautiques :

• Cellules d'avions avec ou sans fixations
• Pièces d'attache critiques et cadres de support
• Inspection des alésages de roue
• Inspections de surface et essais postproduction pour fissures
• Test de bouchons de tubes

Configuration polyvalente
Basculer rapidement entre utilisation portable et utilisation mains libres grâce au rail amovible du scanner Spitfire 3000.

• Montage sur rail pour usage mains libres ou intégration à des systèmes automatisés
• Idéal pour l'inspection de cellules, l'inspection des trous de roue et les systèmes automatisés d'inspection d'alésages
• Grande vis moletée permettant le retrait du rail sans outils

Kits de sondes rotatives
Les kits comprennent une mallette de transport et une sélection de tailles de sondes rotatives courantes pour simplifier les inspections sur site. Voir le catalogue Eddy Current Probe Kit pour la liste complète des sondes incluses.

Informations sur les kits
Kit Part Number | Item Number | Probe Series | Connector Type
SUBK-8-44 | U8670107 | SUB | 4-Pin Fischer
SUBK-8-64 | U8600609 | SUB | 4-Pin Fischer

Caractéristiques techniques

• Détecteurs compatibles : détecteurs de défauts par courant de Foucault NORTEC™ (options scanner et double fréquence)
• Plage de vitesse : 600 à 3000 tr/min
• Plage de fréquence : 100 Hz à 6 MHz
• Types de connecteurs : Fischer 4 broches et LEMO
• Types de sondes : sondes différentielles en réflexion (autres bobines disponibles sur demande)
• Fort couple (entraînement direct) sur Spitfire 3000 pour rotation rapide des grandes sondes
• Conceptions portables : prise en angle droit et poignée ergonomique antidérapante
• Montage : système de rail amovible pour usage portatif ou mains libres (Spitfire 3000)
• Kits : incluent mallette et tailles de sondes courantes (voir numéros de kit ci‑dessus)
