Détecteur de défauts à ultrasons conventionnels EPOCH™ 700

numériqueportablepour matériaux

Présentation
L'EPOCH 700 est un détecteur ultrasonique conventionnel associant un écran tactile 7 pouces, une molette de réglage dédiée et des touches d'accès direct pour une utilisation fiable sur site. Il offre une numérisation A-scan 24 bits, un récepteur à haute plage dynamique et la prise en charge du format .nde ouvert. L'appareil est qualifié pour des procédures d'inspection nucléaire EPRI PDI clés et conçu pour des inspections portables et traçables.

Capacités et points forts

• Numérisation A-scan 24 bits pour une acquisition haute résolution et des mesures d'amplitude jusqu'à 0–800 % de la hauteur d'écran.
• Récepteur à haute plage dynamique réduisant la saturation et l'écrêtage.
• Pulsateur PerfectSquare™ réglable (100/200/300/400 V) avec largeur d'impulsion 20 ns–5000 ns.
• Jeux de filtres numériques étendus (>20) : bande étroite, bande large, passe-bas.
• Méthodes de dimensionnement complètes : DAC/TCG (ASME, JIS, CNDAC, personnalisées), DGS/AVG, AWS D1.1/D1.5.
• Support du format .nde ouvert et enregistrement A-scan embarqué (jusqu'à 30 s à 60 ips) avec export .nde.
• Boîtier IP65, essais MIL‑STD de choc et vibration, ergonomie équilibrée (~1,8 kg batterie comprise).
• Connectivité intégrée : Wi‑Fi, Bluetooth et connectivité USB‑C moderne.

Interface utilisateur et flux de travail
Interface basée sur des menus de type mobile avec indicateurs colorés et mises en page contextuelles. La molette dédiée offre un réglage tactile fluide avec clic central. Outils embarqués : configurateur visuel de méthode de dimensionnement, visualisation ray-trace et génération de rapports structurés pour simplifier les réglages et la documentation.

Applications

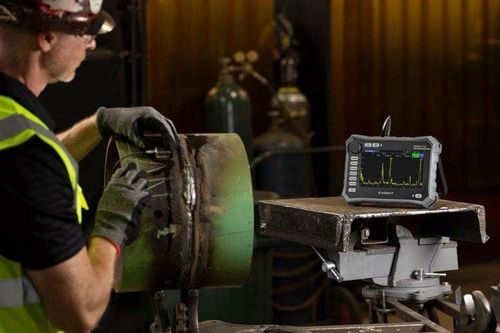

• Inspection de soudures pour secteurs pétrole & gaz, énergies, infrastructures et transport.
• Inspection de matériaux composites pour aéronautique, New Space et automobile.
• Inspection de composants et pièces métalliques pour contrôle qualité en production.
• Inspections nucléaires exigeantes — qualification EPRI PDI et compatibilité avec sondes qualifiées.

Rapports d'inspection et gestion des données
L'EPOCH 700 propose une gestion de fichiers par dossiers avec 64 Go de stockage interne, génération de rapports d'inspection structurés directement sur l'appareil et export .nde pour intégration aux plateformes d'analyse. Les séquences A-scan peuvent être enregistrées, consultées et exportées pour traçabilité.

Caractéristiques / spécifications techniques

• Dimensions : 230,7 mm × 166,9 mm × 71,9 mm
• Poids : ~1,8 kg (batterie comprise)
• Autonomie : >8 heures (typique)
• Température de fonctionnement : -10 °C à 50 °C (jusqu'à 80 % HR)
• Écran : TFT LCD 7 pouces
• Stockage : 64 Go interne
• Tensions d'impulsion : 100 / 200 / 300 / 400 V (unipolaire)
• Modes d'impulsion : Écho d'impulsion, Dual, Transmission traversante (TTU)
• Gain réception : 0 à 110 dB (pas 0,1 dB)
• Filtres : 23 filtres numériques
• Profondeur A-scan : 24 bits ; échantillons A-scan ≥1024 points
• Taux d'échantillonnage : 200 MS/s (standard), 25 MS/s (étendu), 400 MS/s (haute rés.)
• Plage : 3,5 mm à 24 500 mm (à 5 900 m/s)
• Indice IP : IP65 ; essais choc & vibration MIL‑STD
• Connectivité : USB‑C, Wi‑Fi, Bluetooth, LEMO 19 broches
