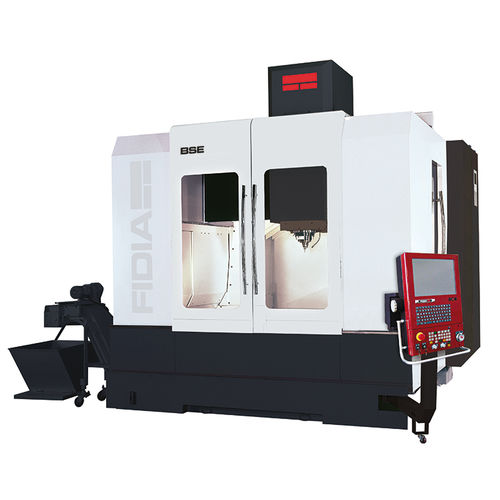

Fraiseuse CNC BSE series

verticalepour l'aéronautique3 axes

Cette ligne de centres d'usinage se caractérise par une structure de type table mobile et pont fixe. La dynamique et les accélérations élevées de la machine, ainsi que l'utilisation d'électrobroches à haute vitesse de rotation, font de cette machine la solution idéale lorsque la technologie de fraisage à grande vitesse est requise. Avec une grande rigidité, une grande précision et une grande vitesse, la Fidia BSE représente l'évolution dans l'usinage des moules et des matrices. Broche Les centres de fraisage BSE 1000 peuvent être équipés de différentes broches conçues pour répondre aux exigences les plus avancées du marché : L'électrobroche de 18 000 tr/min lubrifiée à la graisse permet la finition à grande vitesse et l'ébauche à grande vitesse lorsque la puissance de 27 Kw/64,5 Nm est fournie. En option, une vitesse de 24 000 tr/min est également disponible pour le fraisage de finition de haute qualité. La broche est refroidie à l'eau pour contrôler les effets thermiques. Grande capacité de chargement et de déplacement des pièces : 700 mm Distance entre les colonnes 1.220 x 600 mm Taille de la table avec une charge de travail de 1.500 kg. La grande distance de 700 mm entre les deux colonnes permet de monter facilement une pièce moyenne, une Þxture ou une table rotative, etc. Électrobroches de Þnition de haute qualité : Construction rigide de type pont-colonne Le pont et la colonne jumelés caractéristiques de l'ESB ont été calculés par FEM et sont constitués d'une seule pièce en Meehanite, une fonte de la plus haute qualité. Cette conception assure une rigidité et des performances maximales pour le fraisage à grande vitesse et réduit les vibrations pendant les opérations de coupe lourdes. Les influences thermiques sont minimisées grâce à la faible distance entre l'axe de la broche et la structure du portique, ainsi qu'au système de refroidissement de la broche par moteur permanent.
