Pilote automatique pour avion léger

pour hélicoptèreà deux axes

Présentation

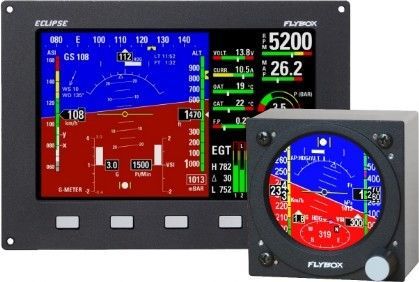

Le système de pilote automatique multi-axes associe un afficheur Oblò A/P ou Oblò2 A/P ou Eclipse à une unité ACU (Autopilot Control Unit) et à un servo numérique FX75 par axe contrôlé pour assurer le contrôle de cap, d'altitude et de navigation.

Composants de l'autopilote

• ACU (Autopilot Control Unit) — disponible en version verticale ou horizontale
• FX75 — servo numérique (un servo par axe contrôlé)
• Oblò / Oblò2 / Eclipse IFIS ou PFD — fonction autopilote incluse sur certains modèles

Fonctions de l'autopilote

• HDG/TRK Mode : gestion du cap et du suivi de route pour la navigation horizontale
• ALT Mode : maintien d'une altitude ou montée/descente vers une altitude pré-sélectionnée
• NAV Mode : suit un GOTO ou un plan de vol fourni par un GPS externe
• Fonctions supplémentaires et de sécurité : engagement/désengagement à distance depuis le manche ou le volant ; maintien du bouton HDG/TRK pour un virage de 180° à gauche ; maintien du bouton NAV pour un virage de 180° à droite ; taux de montée réglable par l'utilisateur (Vs) ; couple d'override réglable

Configurations de l'autopilote

• Autopilote basé sur Oblò : nécessite un Oblò A/P ou Oblò2 A/P (versions autopilote), une ACU et 1 ou 2 servos FX75 selon le nombre d'axes. Références : 801010 (Oblò A/P version autopilote, inclut Oblò 801000), 801011 (Oblò2 A/P version autopilote, inclut Oblò2 801002). Les unités standard Oblò (801000) ou Oblò2 (801002) peuvent être mises à niveau vers la version autopilote via la clé d'activation logicielle (801020).
• Autopilote basé sur Eclipse : nécessite un Eclipse IFIS ou PFD (modèle compatible autopilote), une ACU et 1 ou 2 servos FX75.

Illustrations

• Images des instruments et schémas de câblage fournis pour les installations basées sur Oblò et Eclipse, montrant la vue instrument et le câblage pour l'intégration de l'autopilote.

Caractéristiques techniques

• Type de produit : système de pilote automatique multi-axes (à base d'afficheur Oblò / Oblò2 / Eclipse)
• Displays compatibles : Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (modèles compatibles autopilote)
• Unité de commande : ACU — versions verticale ou horizontale
• Actionneurs : servos numériques FX75 (un par axe contrôlé ; 1 ou 2 selon l'installation)
• Modes de navigation : HDG/TRK, ALT, NAV
• Fonctions de sécurité : engagement/désengagement à distance au manche/volant, manœuvres 180° en maintien, taux de montée et couple d'override réglables
• Mise à niveau : certains afficheurs standard (Oblò / Oblò2) peuvent être mis à niveau vers la version autopilote via une clé d'activation logicielle
