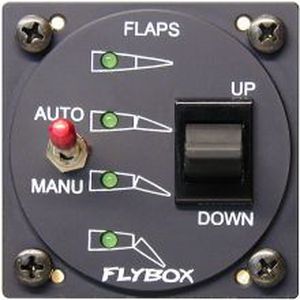

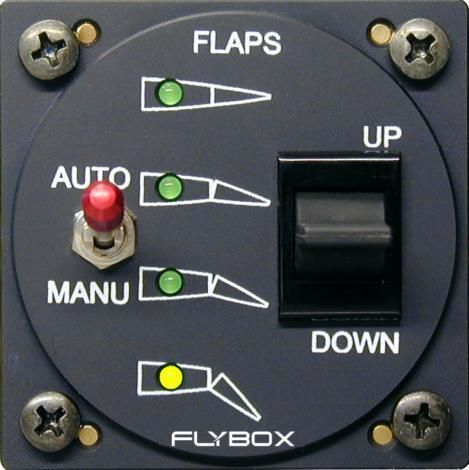

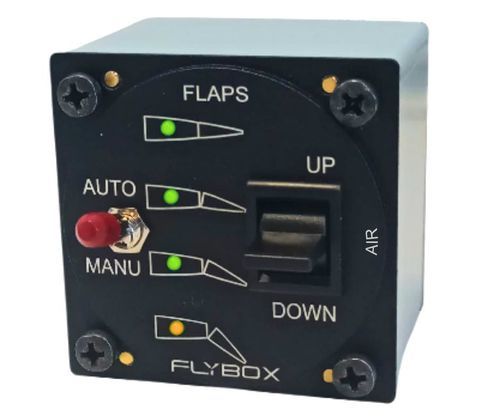

Unité de commande des volets AIR EFC

pour avion

Présentation
Le AIR EFC est un contrôleur électronique de volets qui gère la position des volets via une unité de commande et un actionneur. L'unité de contrôle permet la sélection et l'enregistrement des positions de volets souhaitées tandis que l'actionneur effectue le déplacement. Le système surveille en permanence la vitesse indiquée de l'aéronef (IAS) afin d'empêcher toute manoeuvre des volets en dehors des plages de vitesse permises par la conception de l'appareil.

Principales caractéristiques

• Contrôle automatisé de la position des volets avec interface utilisateur simplifiée.
• L'utilisateur peut mémoriser jusqu'à quatre positions de volets ; l'EFC-P déplace automatiquement les volets vers la position mémorisée sélectionnée.
• Des voyants LED en façade indiquent la position actuelle ou la position cible pendant le déplacement des volets.
• Surveillance continue de la vitesse indiquée (IAS) pour empêcher l'actionnement des volets en dehors des plages de vitesse autorisées par le constructeur.

Informations produit
Cod. 103110

Composants / Options

• Actionneur linéaire — Cod. 105000 (vendu uniquement en combinaison avec un contrôleur de volets)
• Capteur de position — Cod. 104000

Caractéristiques techniques

• Dimensions façade : 60,0 x 60,0 mm, perçage circulaire 2 1/4"
• Profondeur : TBD
• Masse : TBD
• Tension d'alimentation : 10 ~ 30 V
• Consommation : 80 mA
• Courant d'alimentation moteur maximum : TBD
• Commutateur de sécurité pour commande manuelle des volets en cas de défaillance électronique
• Entrée capteur : 1 à 5 Kohm
• Plage de température de fonctionnement : -20 ~ +70 °C
• Plage IAS : 30 - 500 Kp/h
