EFIS MFD ECLIPSE NG

PFDprimary flight displayEFIS

Aperçu

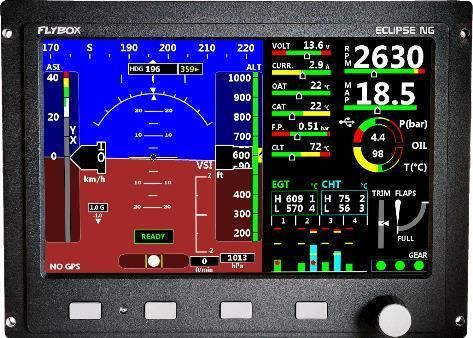

L'instrument intégré ECLIPSE NG dispose d'un écran 7 pouces lisible en plein soleil qui affiche les données moteur et vol organisées sur plusieurs pages. Ses fonctionnalités incluent une représentation graphique intuitive des données, alarmes vocales, trois entrées vidéo couleur pour caméras et un enregistreur de données intégré avec visualiseur graphique. Deux versions sont proposées pour s'adapter à différentes configurations de tableau de bord et contraintes budgétaires.

Pages principales et fonctions

• Page IFIS (Integrated Flight Information System) : horizon artificiel et données de vol à gauche, paramètres moteur essentiels à droite
• Page PFD (Primary Flight Display) : indicateur d'assiette en pleine page avec données de vol enrichies
• Page EIS (Engine Information System) : paramètres moteurs complets, compte-heures et section gestion carburant

Données air et d'assiette

• Indicateur d'assiette
• Indicateur de lacet
• Boussole
• Vitesse indiquée
• Altimètre
• Variomètre
• Vitesse sol GPS
• G-mètre

Moteur

• RPM
• MAP
• Pression d'huile
• Température d'huile
• Jusqu'à 6 canaux EGT
• Jusqu'à 6 canaux CHT
• Température du liquide de refroidissement
• OAT
• CAT
• Pression carburant
• Ordinateur de carburant : consommation instantanée, endurance, carburant restant, carburant utilisé depuis le dernier vol, autonomie et réserve jusqu'au point suivant (si connecté au GPS)
• Jusqu'à 3 jauges de carburant calibrées
• Tension d'alimentation
• Courant
• Compteur horaire avec compteurs séparés pour chaque régime (zones verte, jaune, rouge)
• Heure locale depuis le GPS
• Minuteur de vol automatique

Indication des éléments mobiles

• Position du trim (gouverne de profondeur)
• Position des volets
• Train rentré/sorti

Pilote automatique 2 axes

• Maintien du cap et de l'altitude réglés
• Navigation GPS (lecture depuis le fil RMB)
• Navigation WiFi (réception du plan de vol depuis l'application, nécessite le kit Flybox Connect)

Autres fonctions

• Enregistreur de données avec échantillonnage 1 s sur 100 h
• Mémoire des valeurs de crête pour chaque paramètre moteur
• 3 entrées caméra
• Sortie d'alarme vocale
• Sorties d'alarme numériques (pour LED ou buzzer)
• Seuils, unités et alarmes personnalisables pour chaque instrument
• 2 bus CAN
• 2 ports série RS232
• 1 port USB
• Entrée données GPS
• Encodeur d'altitude pour transpondeur série

Esclave / MFD
Le MFD Eclipse NG est un instrument esclave affichant toutes les données disponibles depuis l'unité maître Eclipse NG et se connecte à l'instrument principal avec seulement deux fils. Il est conçu pour des configurations cockpit verre à deux écrans.

Caractéristiques / spécifications techniques

• Dimensions : 188 x 136 x 46 mm
• Poids : 900 g
• Plage de température de fonctionnement : -20 à +70 °C
• Tension d'alimentation : 10–30 Vdc
• Courant d'alimentation : 0,5 A
• Connexions électriques : connecteurs D-Sub
• Logiciel évolutif via clé USB
